CALIBRAZIONE LUNGHEZZA TS (ciclo 461, DIN/ISO: G461) 17.7
17
TNC 640 | Manuale utente programmazione di cicli | 4/2015
587
17.7 CALIBRAZIONE LUNGHEZZA TS
(ciclo 461, DIN/ISO: G461)
Esecuzione del ciclo

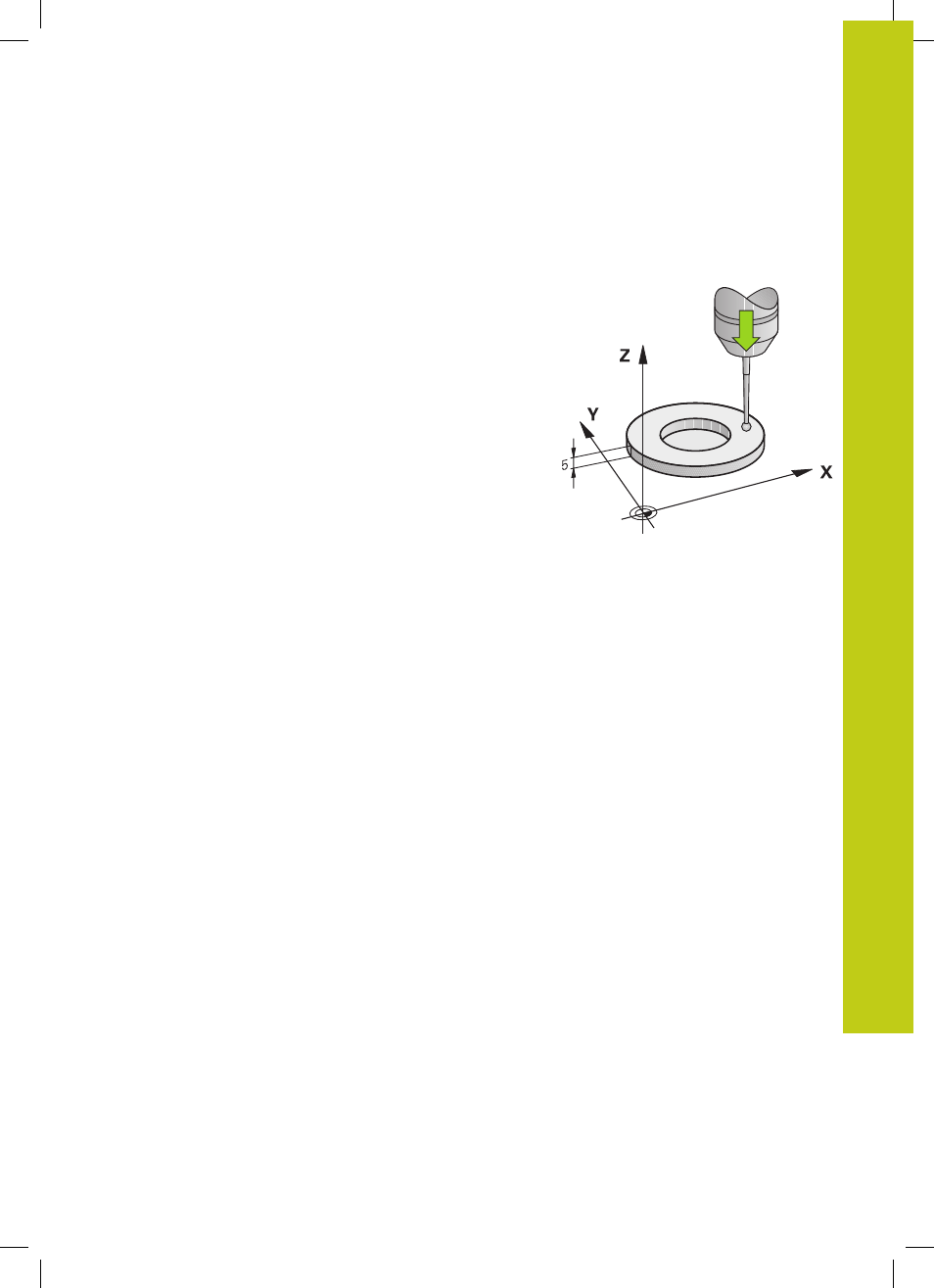

Prima di avviare il ciclo di calibrazione, è necessario impostare
l'origine nell'asse mandrino affinché sulla tavola della macchina sia
presente Z=0 e preposizionare il tastatore sull'anello di calibrazione.
Durante la calibrazione viene automaticamente creato un
protocollo di misura. Il nome di questo protocollo di misura è
TCHPRAUTO.html. Questo file viene memorizzato nello stesso
punto del file di partenza. Il protocollo di misura può essere
visualizzato sul controllo numerico con il browser. Se in un
programma vengono impiegati diversi cicli per la calibrazione del
tastatore, tutti i protocolli di misura si trovano in TCHPRAUTO.html.
1 Il TNC orienta il tastatore sull'angolo CAL_ANG dalla tabella del
sistema di tastatura (solo se il tastatore in uso è orientabile)
2 Il TNC tasta dalla posizione attuale in direzione negativa
dell'asse mandrino con avanzamento di tastatura (colonna
F
della tabella del sistema di tastatura)
3 Il TNC posiziona quindi il tastatore in rapido (colonna FMAX
della tabella del sistema di tastatura) di nuovo sulla posizione di
partenza
