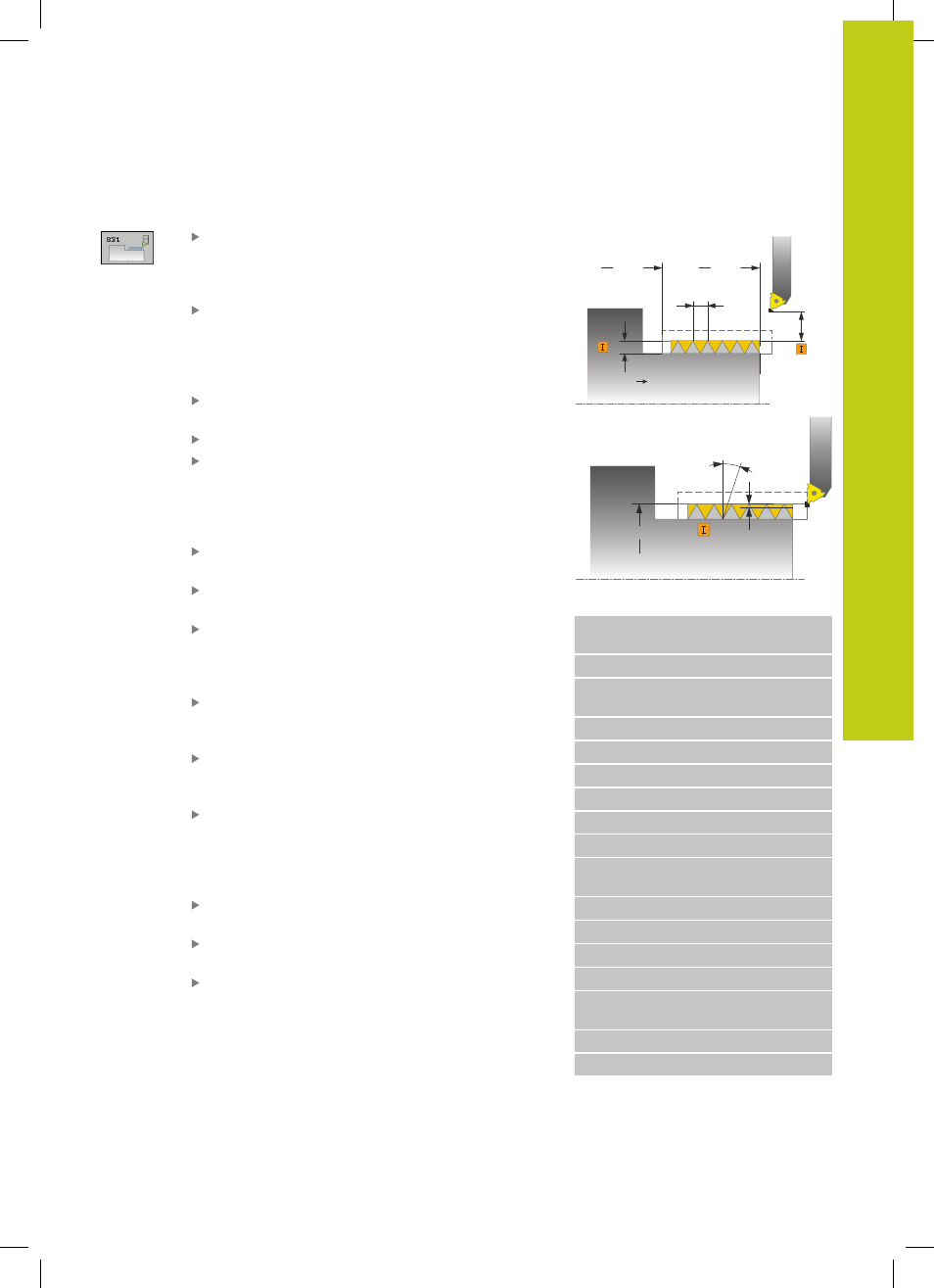

FILETTATURA ASSIALE
(ciclo 831, DIN/ISO: G831)
12.28
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
423
Parametri ciclo
POSIZIONE FILETTO Q471: definizione della
posizione del filetto:
0 : filetto esterno
1 : filetto interno
DISTANZA DI SICUREZZA Q460: distanza di sicurezza
in direzione radiale e assiale. Nella direzione assiale
la distanza di sicurezza consente di accelerare
(percorso di imbocco) alla velocità di avanzamento
sincronizzata.
DIAMETRO FILETTO Q491: definizione del diametro
nominale del filetto.
PASSO FILETTATURA Q472: passo della filettatura
PROFONDITÀ FILETTO Q473 (in valore
incrementale): profondità della filettatura.
All'immissione di 0 il controllo numerico presuppone
la profondità sulla base del passo di un filetto
metrico.
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza
FINE PROFILO Z Q494: coordinata Z del punto finale
inclusa l'uscita del filetto Q474.
USCITA FILETTO Q474 (in valore incrementale):
lunghezza del percorso sul quale a fine filetto il
sollevamento viene eseguito dalla profondità attuale
al diametro del filetto Q460.
PROFONDITÀ DI TAGLIO MAX Q463: incremento
massimo in direzione radiale con riferimento al
raggio.
ANGOLO INCREMENTO Q467: angolo al quale viene
eseguito l'incremento Q463. L'angolo di riferimento
è la perpendicolare all'asse rotativo.
TIPO INCREMENTO Q468: definizione del tipo di
avanzamento:
0 : sezione truciolo costante (l'incremento si riduce
con la profondità)
1 : profondità di incremento costante
ANGOLO DI PARTENZA Q470: angolo del mandrino
di tornitura al quale viene eseguito l'inizio del filetto.
NUMERO DI PRINCIPI Q475: numero dei principi del
filetto
NUMERO DI PASSATE A VUOTO Q476: numero di
passate a vuoto senza incremento alla profondità
finita del filetto
Q460
Q472
Q473
=0 ISO 1502
Q492 Q494
Ø Q491
Q467
Q463
Blocchi NC
11 CYCL DEF 831 FILETTATURA
ASSIALE
Q471=+0
;POSIZIONE FILETTO
Q460=+5 ;DISTANZA DI
SICUREZZA
Q491=+75 ;DIAMETRO FILETTO
Q472=+2 ;PASSO FILETTATURA
Q473=+0 ;PROFONDITÀ FILETTO
Q492=+0 ;AVVIO PROFILO Z
Q494=-15 ;FINE PROFILO Z
Q474=+0 ;USCITA FILETTO
Q463=+0.5 ;PROFONDITÀ DI
TAGLIO MAX
Q467=+30 ;ANGOLO INCREMENTO
Q468=+0 ;TIPO INCREMENTO
Q470=+0 ;ANGOLO DI PARTENZA
Q475=+30 ;NUMERO PRINCIPI
Q476=+30 ;NUMERO PASSATE A
VUOTO
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
