Impiego dei cicli di lavorazione
2.3
Definizione sagoma PATTERN DEF
2
66
TNC 640 | Manuale utente programmazione di cicli | 4/2015

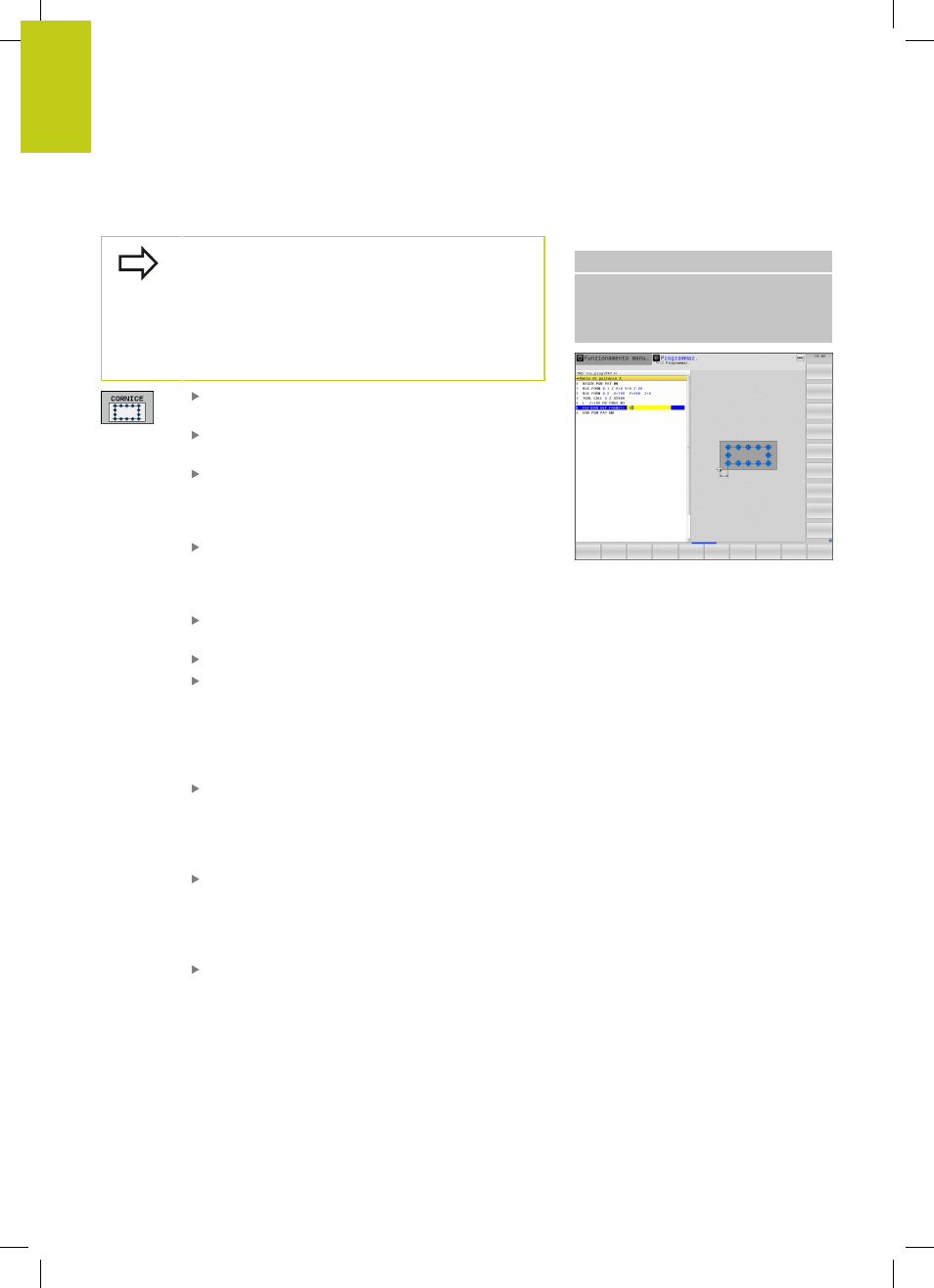

Definizione di cornice singola
Se si definisce una
Superficie del pezzo in Z diversa
da 0, questo valore ha effetto aggiuntivo rispetto
alla superficie del pezzo
Q203 definita nel ciclo di
lavorazione.
I parametri
Rotazione asse principale e Rotazione
asse secondario agiscono in modo additivo rispetto a
una
Rotazione di tutta la sagoma già eseguita.
Punto di partenza X (in valore assoluto): coordinata
del punto di partenza della cornice nell'asse X
Punto di partenza Y (in valore assoluto): coordinata
del punto di partenza della cornice nell'asse Y
Distanza posizioni lavorazione X (in valore
incrementale): distanza tra le posizioni di lavorazione
in direzione X. Il valore può essere inserito con
segno positivo o negativo
Distanza posizioni lavorazione Y (in valore
incrementale): distanza tra le posizioni di lavorazione
in direzione Y. Il valore può essere inserito con
segno positivo o negativo
Numero colonne: numero totale di colonne della
sagoma
Numero righe: numero totale di righe della sagoma
Rotazione di tutta la sagoma (in valore assoluto):
angolo di rotazione con cui tutta la sagoma viene
ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo
(ad es. X con asse utensile Z). Il valore può essere
inserito con segno positivo o negativo
Rotazione asse principale: angolo di rotazione con
cui esclusivamente l'asse principale del piano di
lavoro viene distorto rispetto al punto di partenza
inserito. Il valore può essere inserito con segno
positivo o negativo.
Rotazione asse secondario: angolo di rotazione con
cui esclusivamente l'asse secondario del piano di
lavoro viene distorto rispetto al punto di partenza
inserito. Il valore può essere inserito con segno
positivo o negativo.
Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF FRAME1
(X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z
+0)
