I cicli per la c
o
nversione
di
co
or
dinat
e
ROTAZIONE (Ciclo 10)
8 CYCL DEF: Selezionare il ciclo 10 ROTAZIONE
8 Inserire l’angolo di rotazione:
Campo di immissione da -360° a +360°
Asse di riferimento per l'angolo di rotazione
Reset della ROTAZIONE: Nuova definizione del ciclo con angolo di
rotazione 0.
Piano di lavoro Asse di riferimento e direzione 0°
X/Y
Y/Z
Z/X X
Y
Z
12 CALL LBL1

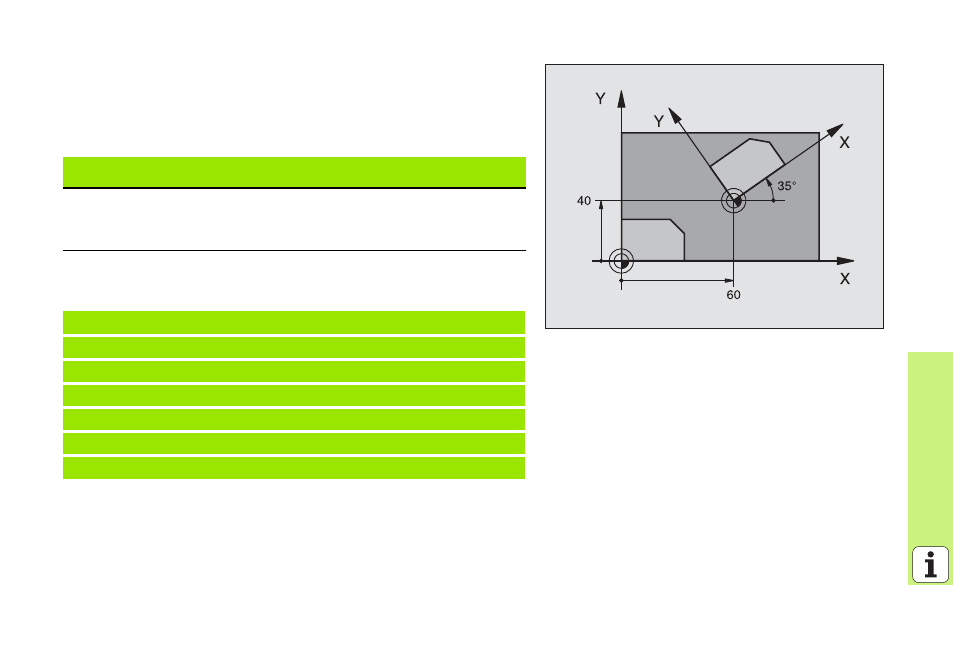

13 CYCL DEF 7.0 ORIGINE
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ROTAZIONE
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
