Sagome di punti
Panoramica

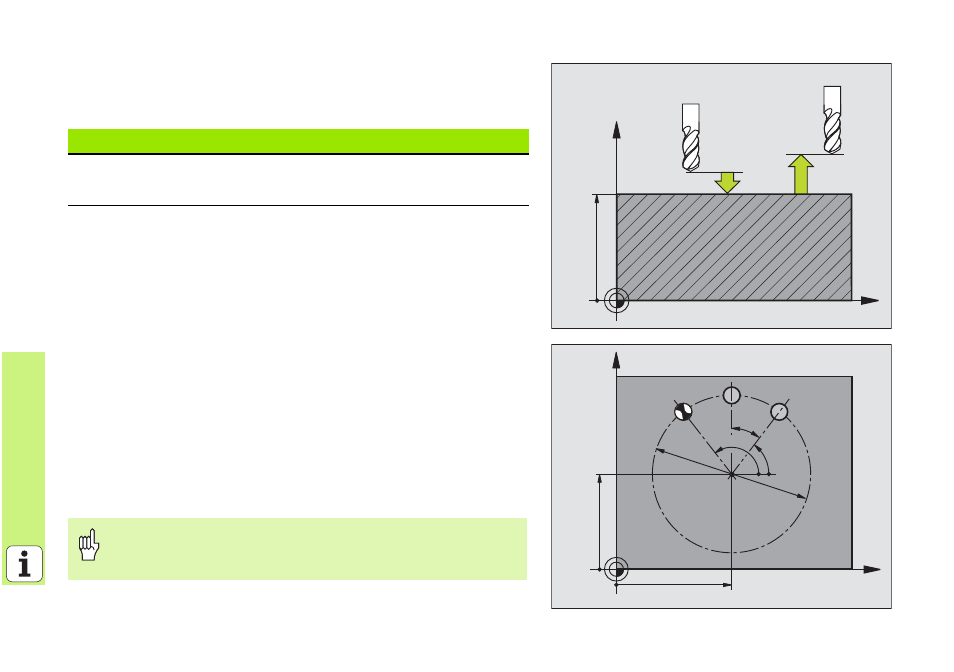

SAGOMA DI PUNTI SU CERCHIO (Ciclo 220)
8
CYCL DEF: Selezionare il ciclo 220 SAGOMA DI PUNTI SU CERCHIO
8
Centro 1° asse: Q216
8
Centro 2° asse: Q217
8
Diametro del cerchio primitivo: Q244
8
Angolo di partenza: Q245
8
Angolo finale: Q246
8
Passo angolare: Q247
8
Numero di lavorazioni: Q241
8
Distanza di sicurezza: Q200
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Andare ad altezza di sicurezza: Q301
8
Tipo di spostamento: Q365
Cicli disponibili
220
SAGOMA DI PUNTI SU CERCHIO
221
SAGOMA DI PUNTI SU LINEE
Con il ciclo 220 si possono combinare i seguenti cicli: 200,
201, 202, 203, 204, 205, 206, 207, 208, 209, 212, 213, 214,
215, 240, 251, 252, 253, 254, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
