Cicl
i per la reali
zzazione di fori e
di filettature

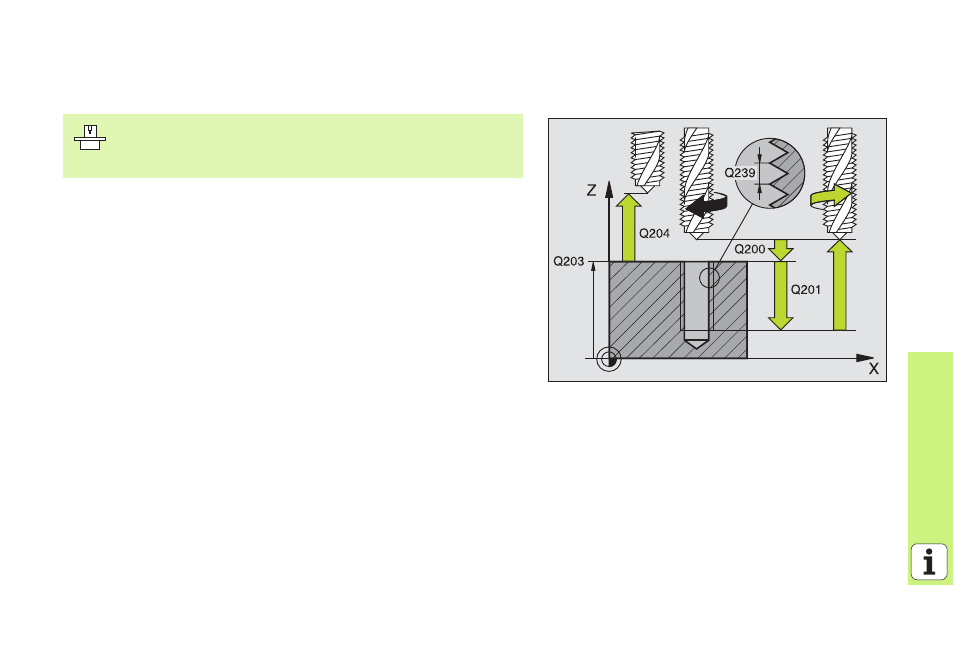

ROTTURA TRUCIOLO IN MASCHIATURA
(Ciclo 209)
8 CYCL DEF: Selezionare il ciclo 209 ROTTURA TRUCIOLO IN MASCHIATURA
8 Distanza di sicurezza: Q200
8 Profondità di foratura: Lunghezza filettatura = distanza tra superficie
del pezzo e estremità filettatura: Q201
8 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
filettatura destrorsa: +
filettatura sinistrorsa: -
8 Coord. della superficie del pezzo: Q203
8 2. Distanza di sicurezza: Q204
8 Profondità di foratura fino a rottura truciolo: Q257
8 Ritorno con rottura truciolo: Q256
8 Angolo di orientamento del mandrino: Q336
8 Fattore modifica num. giri in ritorno: Q403
„ La macchina e il TNC devono essere predisposti per la
maschiatura dal Costruttore!
„
La lavorazione viene eseguita con il mandrino regolato!
