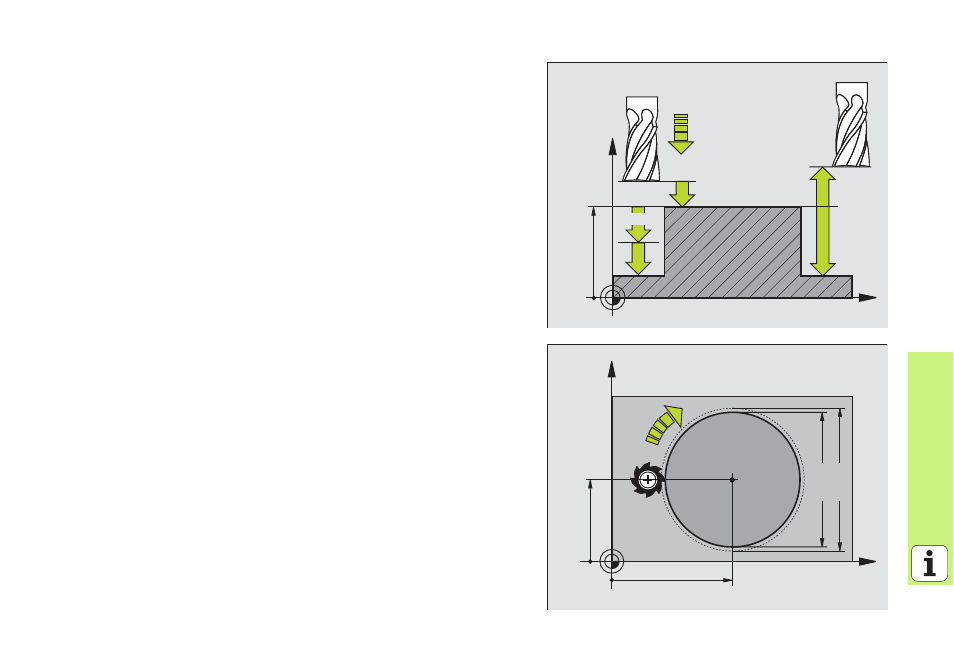

FINITURA DI ISOLE CIRCOLARI (Ciclo 215)
8
CYCL DEF: Selezionare il ciclo 215 FINITURA DI ISOLE CIRCOLARI
8
Distanza di sicurezza: Q200
8
Profondità: distanza tra la superficie del pezzo e il fondo dell'isola
Q201
8
Avanzamento profondità: Q206
8
Profondità di accostamento: Q202
8
Avanzamento di fresatura: Q207
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Centro 1° asse: Q216
8
Centro 2° asse: Q217
8
Diametro del pezzo grezzo: Q222
8
Diametro del pezzo finito: Q223
Il TNC preposiziona automaticamente l'utensile nell'asse utensile e nel
piano di lavoro. Con profondità di accostamento maggiore o uguale alla
profondità, l’utensile si sposta in un unico passo alla profondità.
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
