Finitura di tasche circolari (ciclo 214), Pag. 70 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 70
70
T
asc
he,
isole
e sca
nal
atu
re
FINITURA DI TASCHE CIRCOLARI (Ciclo 214)
8
CYCL DEF: Selezionare il ciclo 214 FINITURA DI TASCHE CIRCOLARI
8
Distanza di sicurezza: Q200
8
Profondità: distanza tra la superficie del pezzo e il fondo della tasca:
Q201
8
Avanzamento profondità: Q206
8
Profondità di accostamento: Q202
8
Avanzamento di fresatura: Q207
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Centro 1° asse: Q216
8
Centro 2° asse: Q217
8
Diametro del pezzo grezzo: Q222
8
Diametro del pezzo finito: Q223

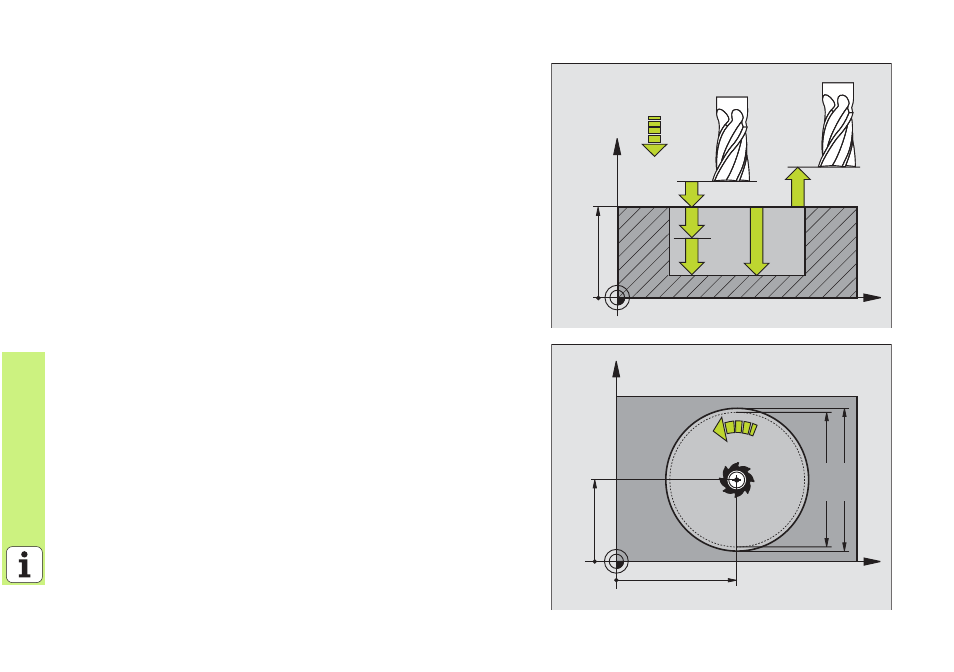

Il TNC preposiziona automaticamente l'utensile nell'asse utensile e nel
piano di lavoro. Con profondità di accostamento maggiore o uguale alla
profondità, l’utensile si sposta in un unico passo alla profondità.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
