Cicli SL
Generalità

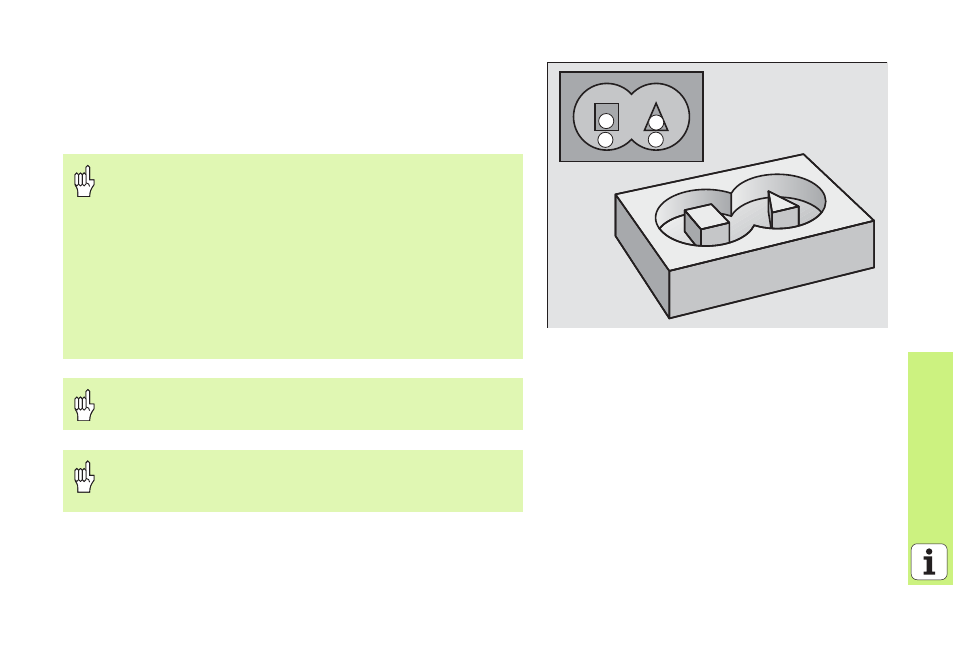

I cicli SL sono convenienti quando i profili sono composti da più segmenti
di profilo (12 isole oppure tasche al massimo).
I segmenti di profilo vengono definiti in sottoprogrammi.
Per i segmenti di profilo si deve considerare:
In una tasca il profilo si sviluppa internamente, in un’isola
esternamente!
I movimenti di avvicinamento e di distacco e gli
accostamenti nell’asse utensile non possono essere
programmati!
I segmenti di profilo elencati nel ciclo 14 PROFILO devono
sempre generare profili chiusi!
La memoria per un ciclo SL è limitata. In tal modo in un
ciclo SL è possibile p. es. programmare circa 2048 blocchi
di rette
Il profilo per il ciclo 25 PROFILO SAGOMATO non può essere
chiuso!
Prima dell’esecuzione del programma, eseguire una
simulazione grafica. Essa mostra se i profili sono stati
correttamente definiti!
A
C
D
B
