Cicli SL
SUPERFICIE CILINDRICA (Ciclo 29, opzione software 1)

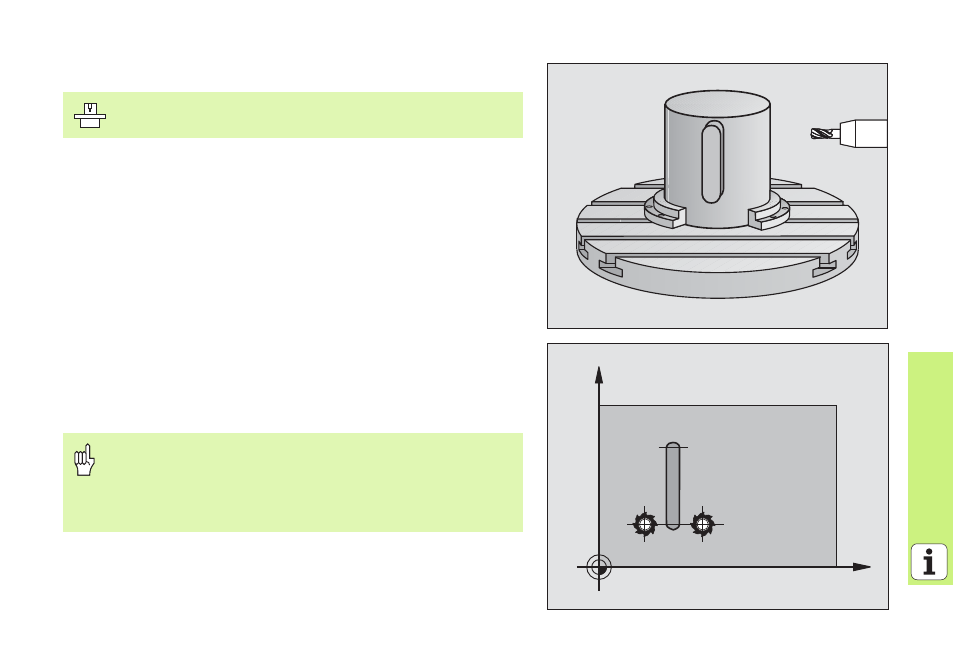

Con il ciclo 29 SUPERFICIE CILINDRICA è possibile trasferire senza
distorsione un'isola definita nello sviluppo su una superficie cilindrica.
8 Definire il profilo in un sottoprogramma e fissarlo con il ciclo 14 PROFILO
8 CYCL DEF: Selezionare il ciclo 29 ISOLA SU SUPERFICIE CILINDRICA
8 Profondità di fresatura: Q1
8 Quota di finitura laterale: Q3
8 Distanza di sicurezza: Q6. distanza tra l'utensile e la superficie del
pezzo
8 Profondità di accostamento: Q10
8 Avanzamento in profondità: Q11
8 Avanzamento in svuotamento: Q12
8 Raggio del cilindro: Q16. Raggio del cilindro
8 Unità di misura: Q17. gradi = 0, mm/inch = 1
8 Larghezza isola: Q20
La macchina e il TNC devono essere predisposti dal
Costruttore per il ciclo 29 SUPERFICIE CILINDRICA!
„
Il pezzo deve essere serrato in modo centrato!
„ L’asse dell’utensile deve essere perpendicolare all’asse
della tavola rotante!
„ Il ciclo 14 PROFILO può contenere un solo numero label!
„ Il sottoprogramma può contenere circa 2048 tratti di retta!
