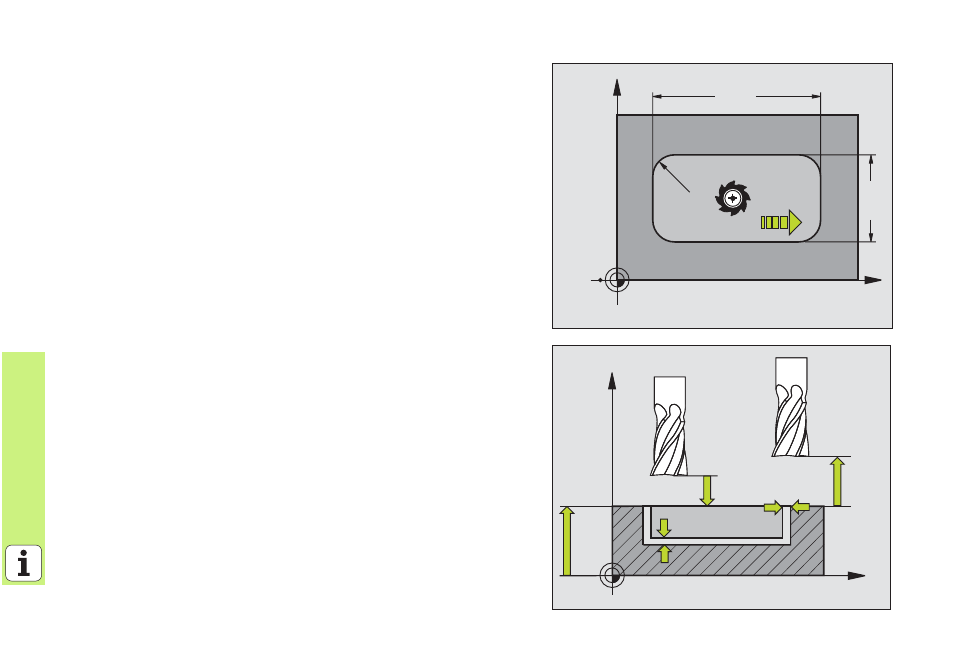

TASCA RETTANGOLARE (ciclo 251)
8
CYCL DEF: Selezionare il ciclo 251 TASCA RETTANGOLARE
8
Tipo di lavorazione (0/1/2): Q215
8
1. Lunghezza lato: Q218
8
2. Lunghezza lato: Q219
8
Raggio dell’angolo: Q220
8
Quota di finitura laterale: Q368
8
Angolo di rotazione: Q224
8
Posizione tasca: Q367
8
Avanzamento di fresatura: Q207
8
Tipo di fresatura: Q351. concorde: +1, discorde: -1
8
Profondità: distanza tra la superficie del pezzo e il fondo della tasca:
Q201
8
Profondità di accostamento: Q202
8
Quota di finitura profondità: Q369
8
Avanzamento profondità: Q206
8
Accostamento finitura: Q338
8
Distanza di sicurezza: Q200
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Fattore di sovrapposizione traiettorie: Q370
8
Strategia di penetrazione: Q366. 0 = penetrazione perpendicolare,
1 = penetrazione elicoidale, 2 = penetrazione con pendolamento
8
Avanzamento finitura: Q385
X
Y
Q21
9
Q218
Q207
Q22
0
X
Z
Q200
Q204
Q203
Q369
Q368
