La funzione PLAN
E
(o
pzio
n
e
so
ft
wa
re
1)

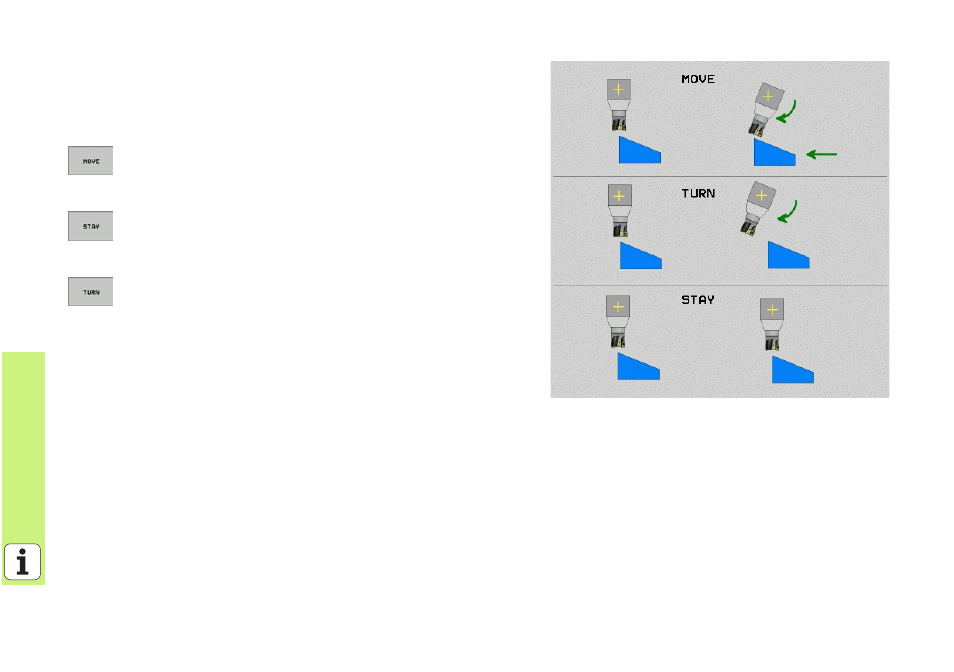

Orientamento automatico (MOVE/STAY/TURN)
Dopo che tutti i parametri per la definizione del piano sono stati inseriti, si
deve definire il modo in cui gli assi di rotazione si devono orientare sui
valori calcolati:
8 La funzione PLANE deve orientare automaticamente gli assi
di rotazione sui valori calcolati, la posizione relativa tra pezzo
e utensile rimane invariata. Il TNC esegue un movimento di
compensazione negli assi lineari
8 La funzione PLANE deve orientare automaticamente gli assi
di rotazione sui valori calcolati, vengono posizionati solo gli
assi di rotazione. Il TNC non esegue alcun movimento di
compensazione negli assi lineari
8 Gli assi di rotazione vengono orientati con un successivo
blocco di posizionamento separato
Se si seleziona una delle opzioni MOVE o TURN (orientamento automatico
con la funzione PLANE), si devono ancora definire i seguenti due parametri:
8 Distanza del centro di rotazione dalla punta utens. (valore
incrementale): Il TNC orienta l’utensile (la tavola) intorno alla punta
dell'utensile. Con il parametro DIST si sposta il centro di rotazione del
movimento di orientamento rispetto alla posizione attuale della punta
dell'utensile.
8 AVANZAMENTO? F= : velocità con cui l’utensile deve orientarsi
