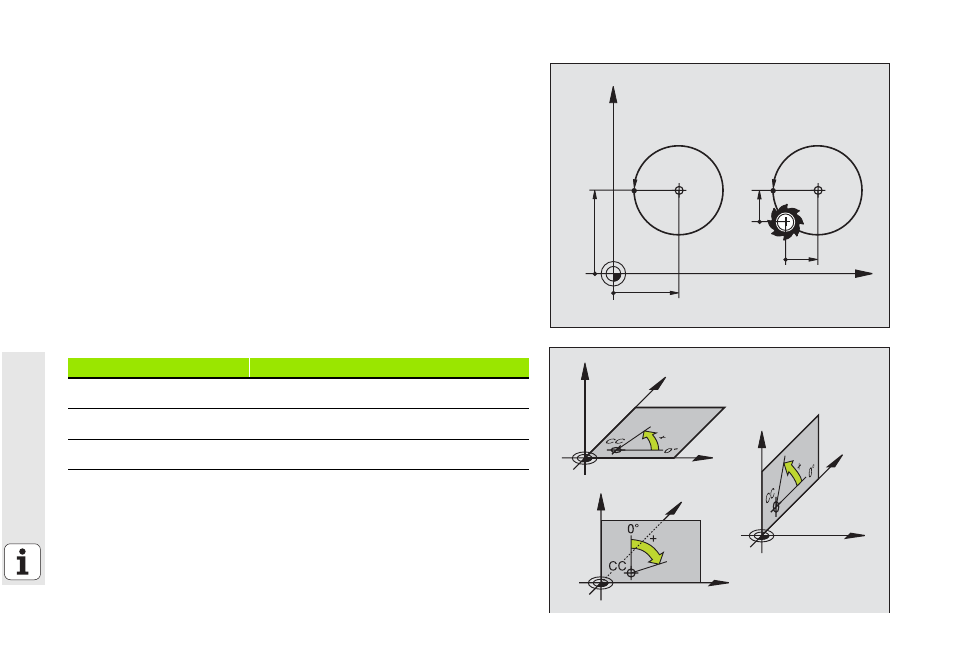

Centro del cerchio e polo: CC
Il centro del cerchio CC deve essere inserito per programmare traiettorie
circolari con la funzione C (vedere pag. 26). CC viene anche utilizzato come
polo per le quote in coordinate polari.
CC viene definito in coordinate cartesiane.
Un centro del cerchio oppure un polo definito in modo assoluto CC si
riferisce sempre all’origine attualmente attiva.
Un centro del cerchio oppure un polo definito in modo incrementale CC si
riferisce sempre all’ultima posizione dell’utensile programmata.
Asse di riferimento angolo
Gli angoli – quali angolo di coordinate polari PA e angolo di rotazione ROT –
si riferiscono all’asse di riferimento.
X
Y
CC
CCX
CCY
CC
ICCX
ICCY
X
Z Y
X
Z
Y
X
Z
Y
Piano di lavoro Asse di riferimento e direzione 0°
X/Y +X
Y/Z +Y
Z/X +Z
