HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manuale (Pagina 91)

91
I cicli per la c
o
nversione
di
co
or
dinat
e

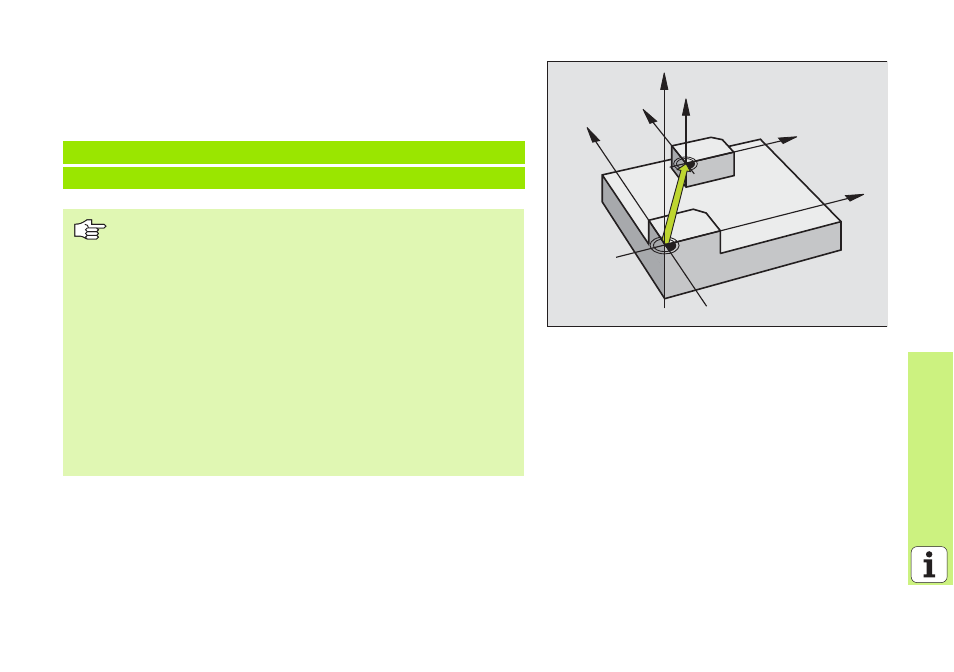

IMPOSTAZIONE ORIGINE (Ciclo 247)
8 CYCL DEF: Selezionare il ciclo 247 IMPOSTAZIONE ORIGINE
8 Numero dell’origine: Q339. Inserire il numero della nuova origine dalla
tabella Preset
13 CYCL DEF 247 IMPOSTAZIONE ORIGINE
Q339=4 ;NUMERO ORIGINE
Quando si attiva un’origine dalla tabella Preset, il TNC resetta
tutte le conversioni di coordinate attive, che sono state
attivate con seguenti cicli:
„ Ciclo 7, Spostamento dell’origine
„
Ciclo 8, Lavorazione speculare
„ Ciclo 10, Rotazione
„ Ciclo 11, Fattore di scala
„
Ciclo 26, Fattore di scala specifico dell’asse
Invece la conversione di coordinate dal ciclo 19, Rotazione del
piano di lavoro rimane attiva.
Attivando il numero Preset 0 (riga 0), si attiva l’origine che è
stata impostata per ultima in un modo operativo manuale.
Nel modo operativo Test PGM, il ciclo 247 non è attivo.
Z
Z
X
X
Y
Y
