104
La funzione PLAN
E
(o
pzio
n
e
so
ft
wa
re
1)
Definizione degli angoli di Eulero (PLANE EULER)
8 Selezionare FUNZIONI TNC SPECIALI
8 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE EULER

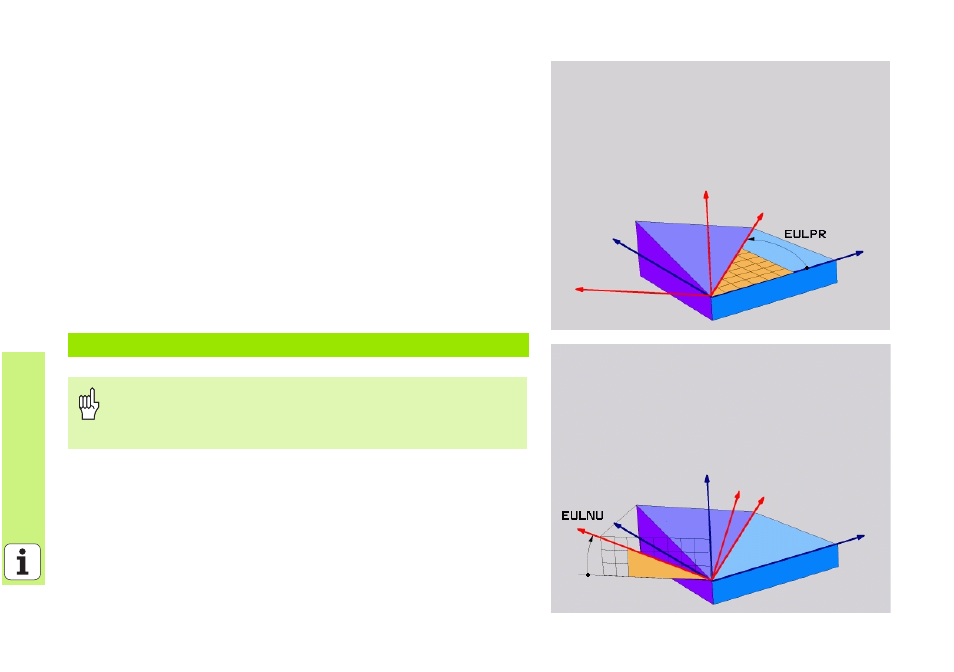

8 Angolo di rot. piano di coordinate principale? : angolo di
rotazione EULPR intorno all’asse Z (vedere figura in alto a destra)
8 Angolo di orientamento asse utensile? : Angolo di rotazione EULNUT
del sistema di coordinate intorno all’asse X orientato con l’angolo di
precessione (vedere figura in basso a destra).
8 Angolo ROT del piano orient.? : rotazione EULROT del sistema di
coordinate orientato intorno all’asse Z orientato (corrisponde a una
rotazione con il ciclo 10 ROTAZIONE). Attraverso l’angolo di
rotazione si può determinare in modo semplice la direzione dell’asse
X nel piano di lavoro orientato
8 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)", pag. 110)
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE ABST10 F500
Da osservare prima della programmazione
L’ordine delle rotazioni è indipendente dall’asse utensile
attivo.
