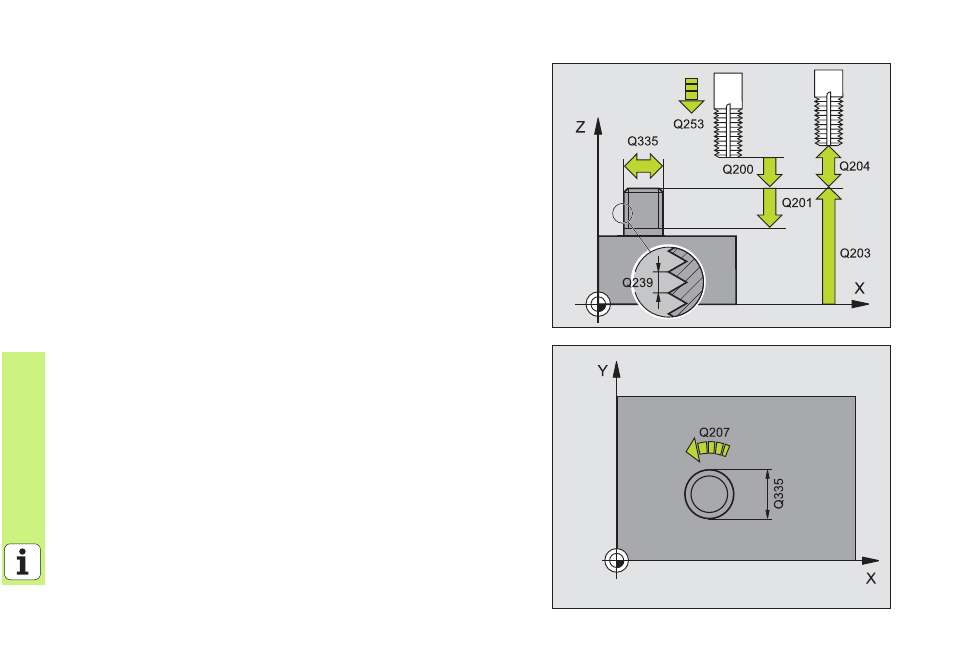

FRESATURA DI FILETTATURE ESTERNE (ciclo 267)
8
Preposizionamento nel centro del foro con R0
8
CYCL DEF: Selezionare il ciclo 267 FRESATURA DI FILETTATURE ESTERNE
8
Diametro nominale della filettatura: Q335
8
Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
filettatura destrorsa: +
filettatura sinistrorsa: -
8
Profondità di filettatura: distanza tra superficie del pezzo e estremità
filettatura: Q201
8
Numero filetti fino alla ripresa: Q355
8
Avanzamento preposizionamento: Q253
8
Tipo di fresatura: Q351
concorde: +1
discorde: -1
8
Distanza di sicurezza: Q200
8
Profondità di smusso frontale: Q358
8
Eccentr. di smusso frontale: Q359
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Avanzamento smusso: Q254
8
Avanzamento di fresatura: Q207
