38

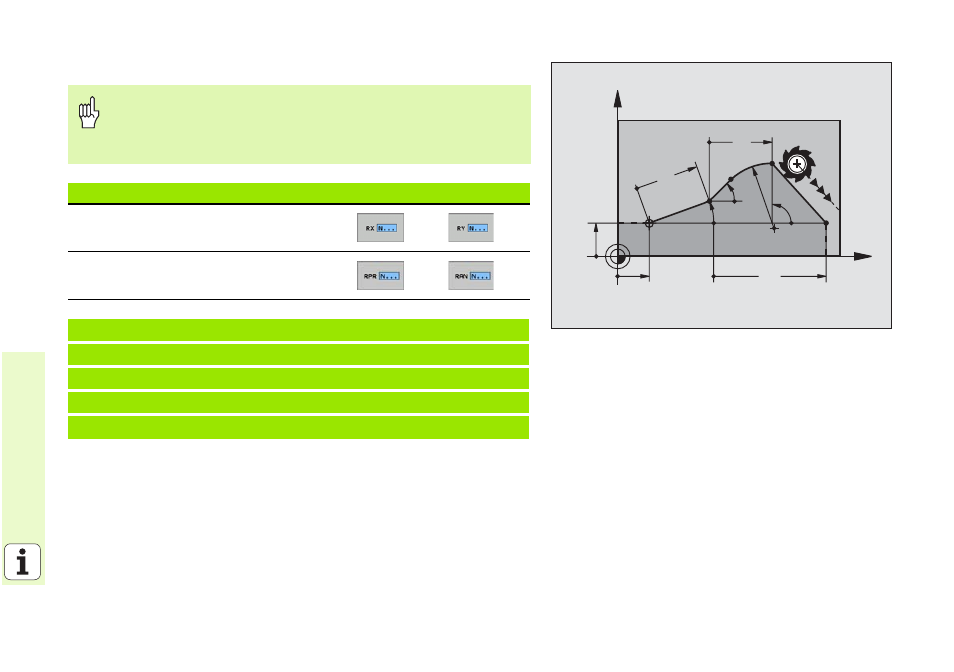

Programmazione libera dei profili FK
Riferimenti relativi al blocco N: coordinate dei punti finali
Le coordinate con riferimento relativo devono essere sempre
programmate come valori incrementali. Inoltre si deve
indicare il numero del blocco dell’elemento di profilo al quale
essi si riferiscono.
Dati noti Softkey
Coordinate cartesiane rispetto al blocco N
Coordinate polari rispetto al blocco N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
