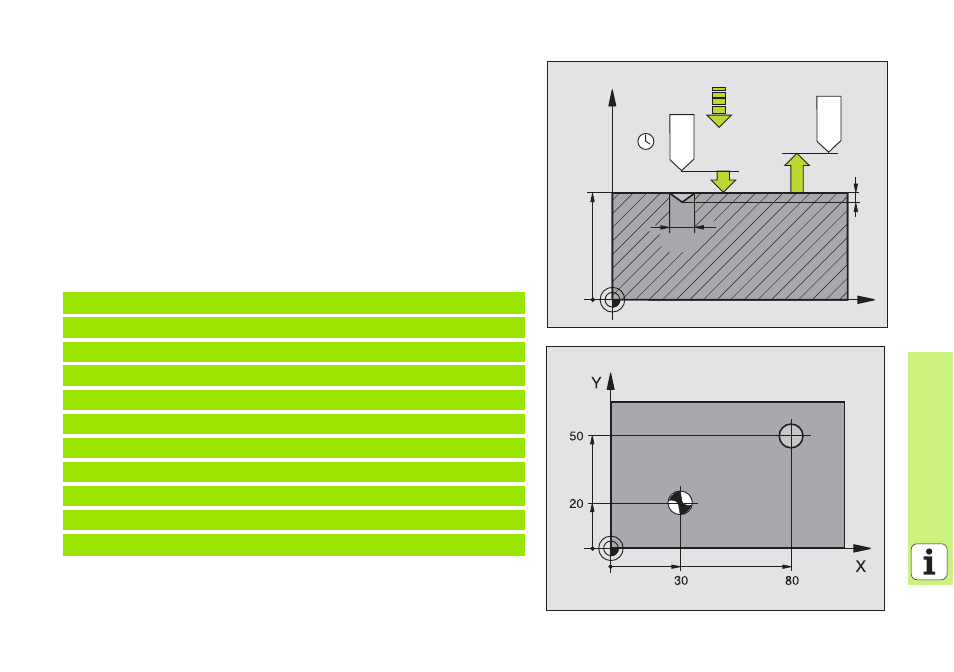

CENTRATURA (ciclo 240)
8 CYCL DEF: Selezionare il ciclo 400 CENTRATURA
8 Distanza di sicurezza: Q200
8 Selezione profondità/diametro: definisce se la centratura deve
avvenire alla profondità o al diametro inseriti: Q343
8 Profondità: distanza tra superficie pezzo e fondo foro: Q201
8 Diametro: il segno definisce la direzione di lavorazione: Q344
8 Avanzamento profondità: Q206
8 Tempo di sosta sotto: Q211
8 Coord. della superficie del pezzo: Q203
8 2. distanza di sicurezza: Q204
11 CYCL DEF 240 CENTRATURA
Q200=2 ;DIST. DI SICUREZZA
Q343=1 ;SELEZ. PROFONDITÀ/DIAM.
Q201=+0 ;PROFONDITÀ
Q344=-10 ;DIAMETRO
Q206=250 ;AVANZAMENTO PROF.
Q211=0 ;TEMPO DI SOSTA SOTTO
Q203=+20 ;COOR. SUPERF.
Q204=100 ;2A DIST. DI SICUREZZA
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
