115
G
rafica
e indicazioni di stato
Grafica e indicazioni di stato
Definire il pezzo nella finestra grafica
Il dialogo per BLK-Form compare automaticamente quando si apre un
nuovo programma.
„
Aprire un nuovo programma oppure premere il softkey BLK FORM nel
programma già aperto
„ Asse del mandrino
„ Punto MIN e MAX
Segue una selezione di funzioni di uso frequente.

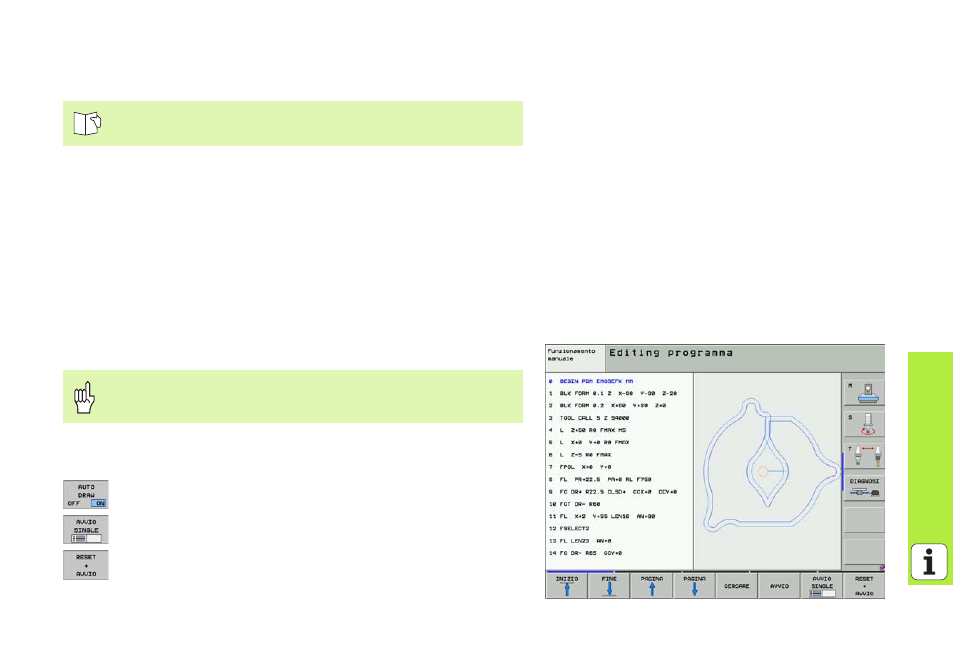

Grafica di programmazione
Durante la generazione di un programma il TNC può visualizzare il profilo
programmato con una grafica a due dimensioni:
8 Disegno automatico
8 Avvio manuale della grafica
8 Avvio blocco per blocco della grafica
Vedere “Grafica e indicazioni di stato”
Selezionare la ripartizione dello schermo
PROGRAMMA+GRAFICA!
