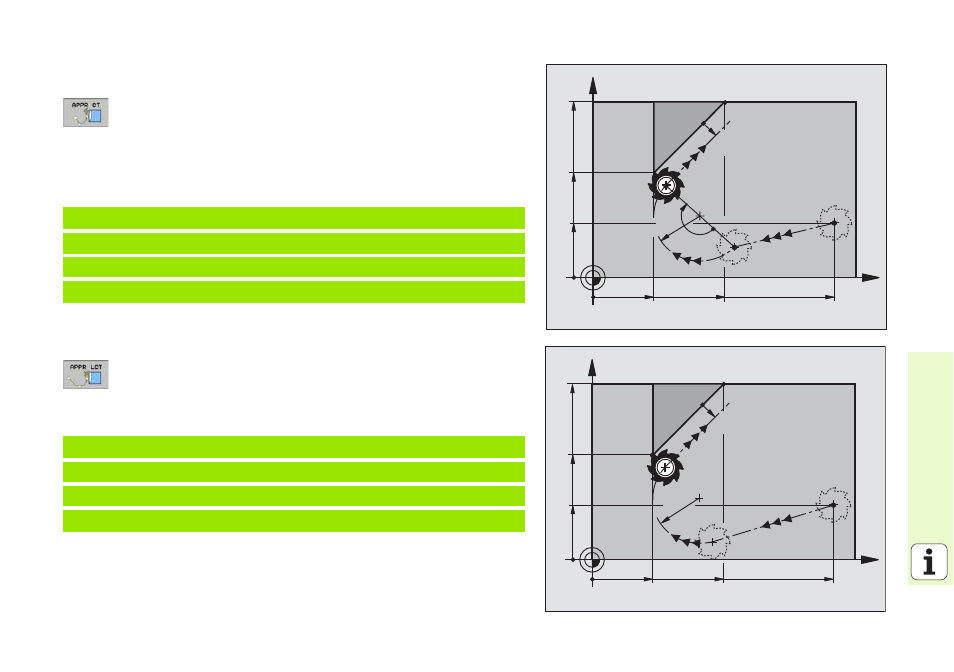

Avvicinamento su una traiettoria circolare con raccordo
tangenziale: APPR CT
8 Coordinate del primo punto del profilo P
A
8 Raggio R
Inserire R > 0
8 Angolo del punto centrale CCA
Inserire CCA > 0
8 Correzione del raggio RR/RL
Avvicinamento su traiettoria circolare con raccordo tangenziale al
profilo e al tratto di retta: APPR LCT
8 Coordinate del primo punto del profilo P
A
8 Raggio R
Inserire R > 0
8 Correzione del raggio RR/RL
7 L X+40 Y+10 RO FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
7 L X+40 Y+10 RO FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
