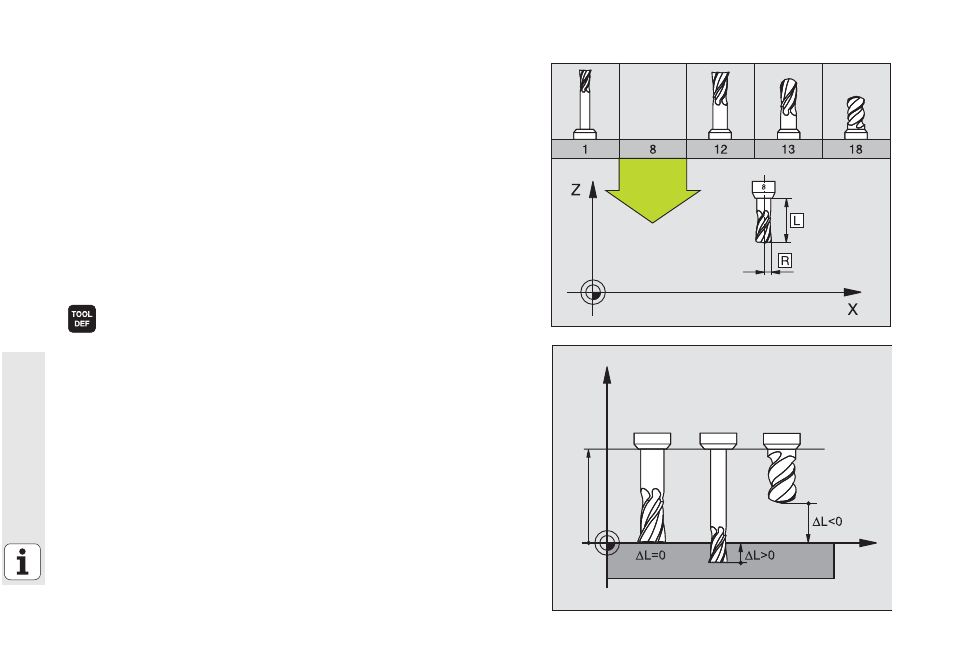

Definizione utensili
Dati utensile
Ogni utensile viene identificato da un numero tra 0 e 254. Lavorando con
tabelle utensili si possono utilizzare numeri più alti e assegnare inoltre dei
nomi utensile.
Inserimento di dati utensile
I dati utensile (lunghezza L e raggio R) possono essere inseriti:
sotto forma di tabella utensili (centrale, programma TOOL.T)
oppure
direttamente nel programma con blocchi TOOL DEF (locale)
8
Numero utensile
8
Lunghezza L dell'utensile
8
Raggio R dell'utensile
8
La lunghezza utensile deve essere programmata come differenza di
lunghezza L0 rispetto all’utensile zero:
L>L0: L'utensile è più lungo dell'utensile zero
L<L0: L'utensile è più corto dell'utensile zero
8
Determinare la lunghezza utensile effettiva con un dispositivo di
presetting; viene programmata la lunghezza determinata.
Z
X
L
0
