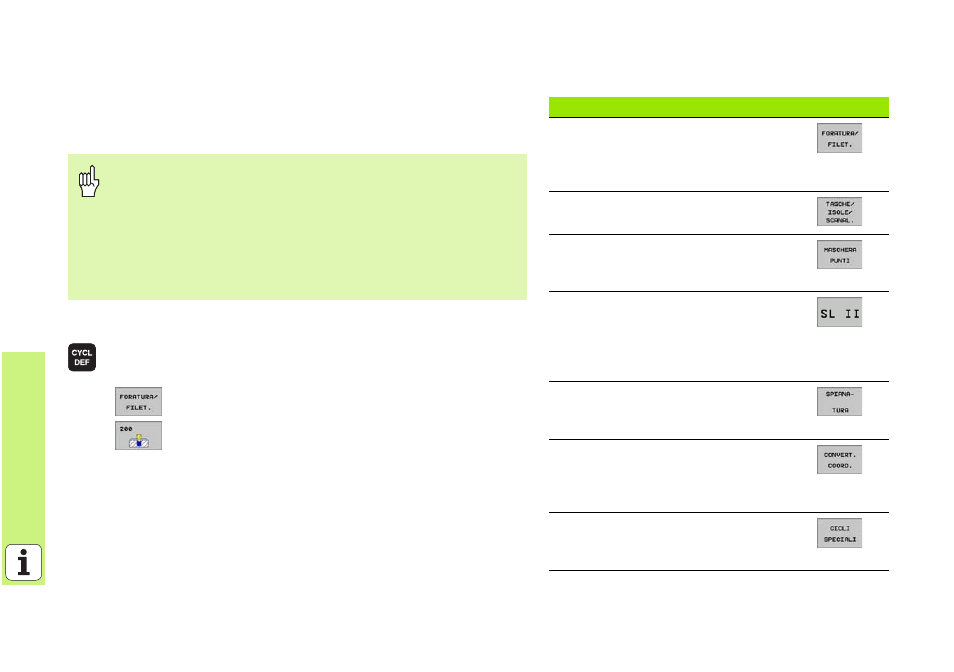

Lavorare con i Cicli
Lavorare con i Cicli
Le lavorazioni di uso frequente sono memorizzate nel TNC quali cicli.
Anche le conversioni di coordinate e alcune funzioni speciali sono
disponibili quali cicli.
Definizione dei cicli
8 Selezionare la panoramica dei cicli:
8 Selezionare il gruppo di cicli
8 Selezionare il ciclo
Gruppo di cicli
Cicli per foratura profonda, alesatura,
tornitura interna, allargatura,
maschiatura, filettatura e fresatura di
filettature
Cicli per la fresatura di tasche, isole e
scanalature
Cicli per la realizzazione di sagome di
punti, p. es., cerchi di fori o superfici
forate
Cicli SL (Subcontur-List), per la
lavorazione parassiale di profili più
complessi, composti dalla
sovrapposizione di profili parziali e per
l'interpolazione di superfici cilindriche
Cicli per la lavorazione a passate
contigue di superfici piane o ad
andamento irregolare
Cicli per la conversione di coordinate
per spostare, ruotare, lavorare in
speculare, ingrandire o ridurre
qualsiasi profilo
Cicli speciali per tempo di sosta,
chiamata di programma,
orientamento del mandrino, tolleranza
„ Per evitare errori di inserimento nella definizione del ciclo,
prima della lavorazione eseguire un test grafico del
programma !
„
Il segno del parametro di ciclo "Profondità" determina la
direzione di lavoro!
„ In tutti i cicli con numero maggiore di 200 il TNC
preposiziona automaticamente l'utensile nell'asse
utensile.
