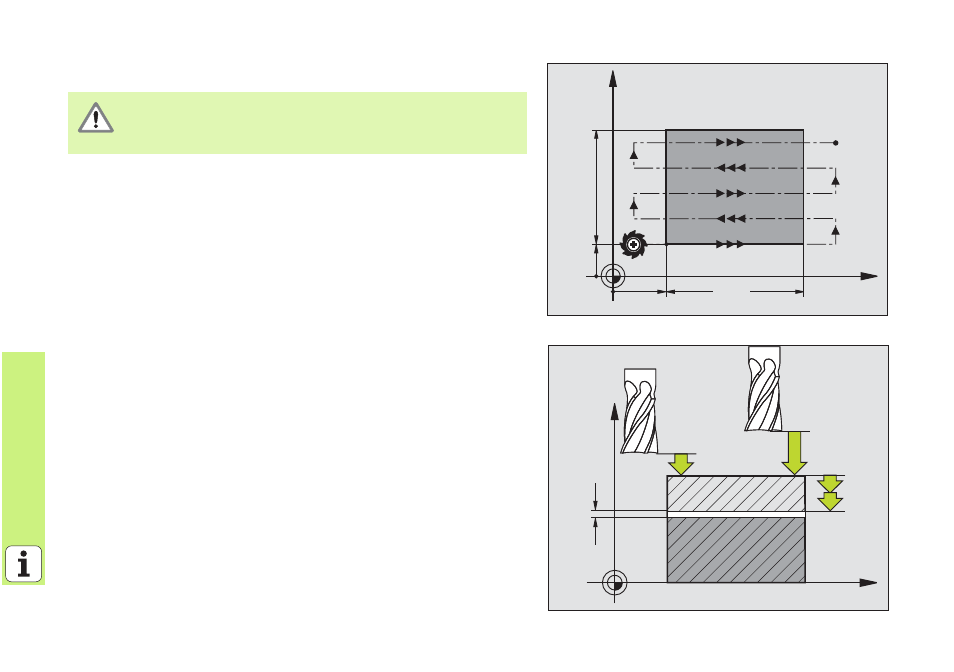

FRESATURA A SPIANARE (Ciclo 232)
8
CYCL DEF: Selezionare il ciclo 232 FRESATURA A SPIANARE
8
Strategia di lavorazione: Q389
8
Punto di partenza 1º asse: Q225
8
Punto di partenza 2º asse: Q226
8
Punto di partenza 3º asse: Q227
8
Punto finale 3° asse: Q386
8
1. Lunghezza del lato: Q218
8
2. Lunghezza del lato: Q219
8
Profondità di accostamento massima: Q202
8
Quota di finitura profondità: Q369
8
Fattore max. di sovrapposizione traiettorie: Q370
8
Avanzamento di fresatura: Q207
8
Avanzamento finitura: Q385
8
Avanzamento preposizionamento: Q253
8
Distanza di sicurezza: Q200
8
Distanza di sicurezza laterale: Q357
8
2. distanza di sicurezza: Q204
2. Inserire la 2a distanza di sicurezza Q204 in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q202
Q200
Q204
Q369
