15
G
e
neralità

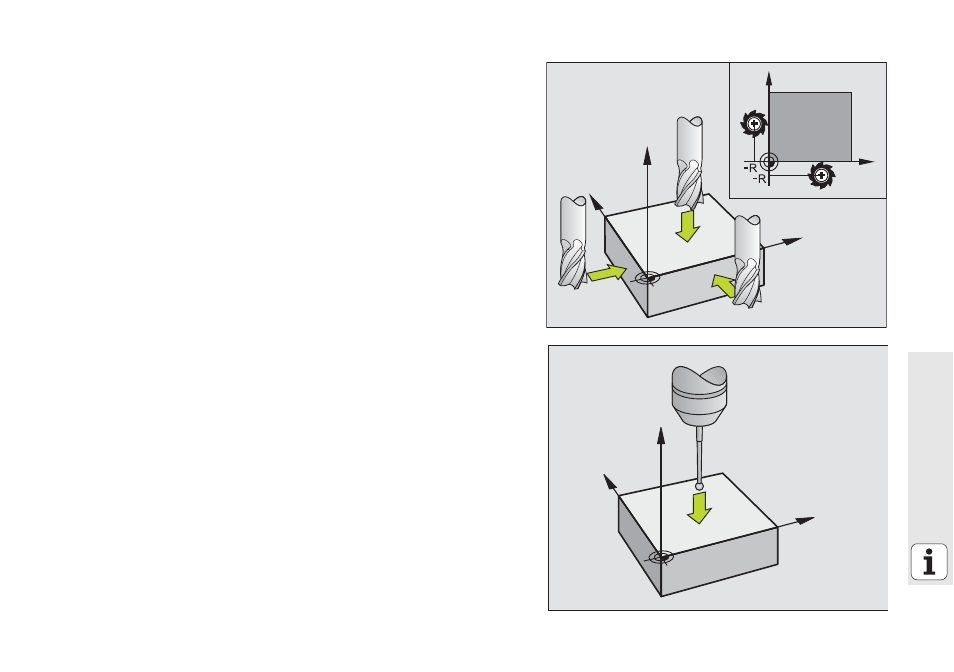

Impostazione origine senza sistema di tastatura 3D
Nell’impostazione dell'origine l'indicazione del TNC viene portata sulle
coordinate di una posizione nota del pezzo.
8 Serrare l'utensile zero con raggio noto
8 Selezionare il modo operativo Manuale o Volantino el.
8 Sfiorare la superficie di riferimento nell’asse utensile ed inserire la
lunghezza utensile
8 Sfiorare le superfici di riferimento nel piano di lavoro ed inserire la
posizione del centro dell’utensile
Allineamento e misurazione con tastatori 3D
L’allineamento della macchina si realizza in modo particolarmente rapido,
semplice e preciso con un tastatore 3D HEIDENHAIN.
Oltre alle funzioni di tastatura per l’allestimento della macchina nei modi
operativi Manuale e Volantino el., nei modi operativi con esecuzione
programmata sono disponibili numerosi cicli di misurazione (vedere
anche il manuale d'esercizio cicli del tastatore):
„ Cicli di misurazione per rilevare e compensare la posizione obliqua di un
pezzo
„
Cicli di misurazione per l'impostazione automatica delle origini
„ Cicli di misurazione automatica del pezzo con confronto di tolleranza e
correzione automatica dell’utensile
Y
X
Z
X
Y
Y
X
Z
