92
I cicli per la c
o
nversione
di
co
or
dinat
e

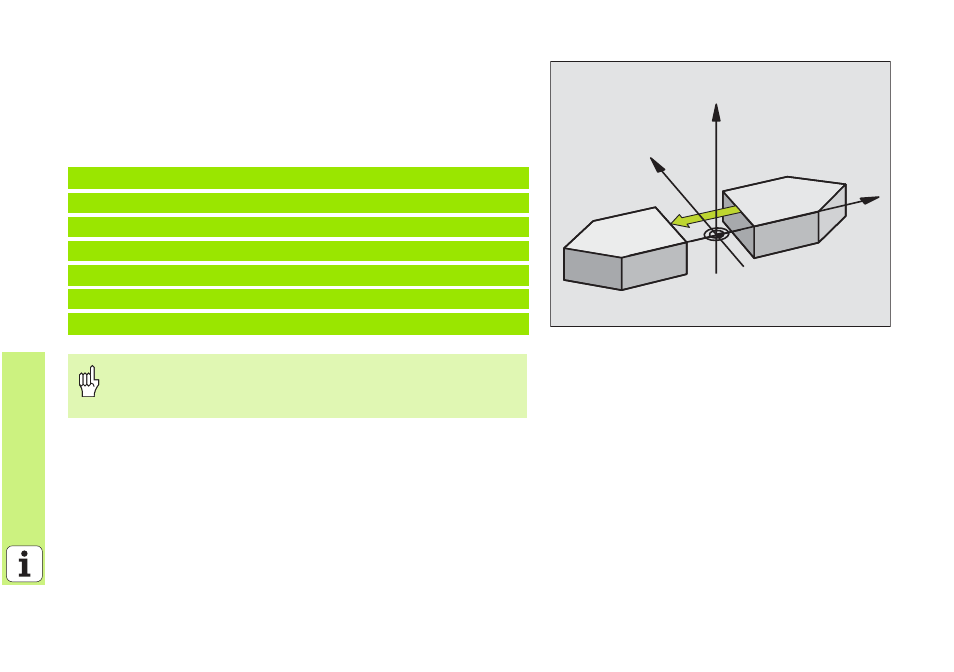

LAVORAZIONE SPECULARE (Ciclo 8)
8 CYCL DEF: Selezionare il ciclo 8 LAVORAZIONE SPECULARE
8 Inserire l’asse speculare: X oppure Y ovvero X e Y
Reset della LAVORAZIONE SPECULARE: Nuova definizione del ciclo con
inserimento NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 ORIGINE
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 LAV. SPECULARE
20 CYCL DEF 8.1 Y
21 CALL LBL1
„ L’asse utensile non può essere ribaltato!
„
Il ciclo ribalta sempre il profilo originale (in questo esempio
definito nel sottoprogramma LBL 1)!
Y
X
Z
