4 Programmazione: Generalità, gestione file dati, aiuti di programmazione, gestione dei pallet
4.1 Gener
a
lità
Impostazione dell'origine
Il disegno del pezzo specifica un determinato elemento geometrico
del pezzo quale origine assoluta (punto zero), generalmente uno
spigolo. Nell'impostazione dell'origine si allinea per prima cosa il pezzo
rispetto agli assi, portando l'utensile per ogni asse in una posizione
nota rispetto al pezzo. Per questa posizione si porta la visualizzazione
del TNC sullo zero o su un valore di posizione predefinito. In questo
modo si assegna il pezzo al sistema di riferimento, valido per la
visualizzazione del TNC e per il programma di lavorazione.
Se sul disegno del pezzo è indicata un'origine incrementale, occorre
semplicemente utilizzare i cicli per la conversione delle coordinate
(vedere "Cicli per la conversione di coordinate", pag. 428)
Quando il disegno del pezzo non è a norma NC, si sceglie una certa
posizione o uno spigolo come origine, dalla quale si potranno poi
determinare in modo semplice tutte le altre posizioni.
La determinazione dell'origine risulta particolarmente agevole con il
sistema di tastatura HEIDENHAIN 3D. Vedere Manuale d'esercizio:
Cicli di tastatura "Impostazione dell'origine con sistemi di tastatura
3D".
Esempio

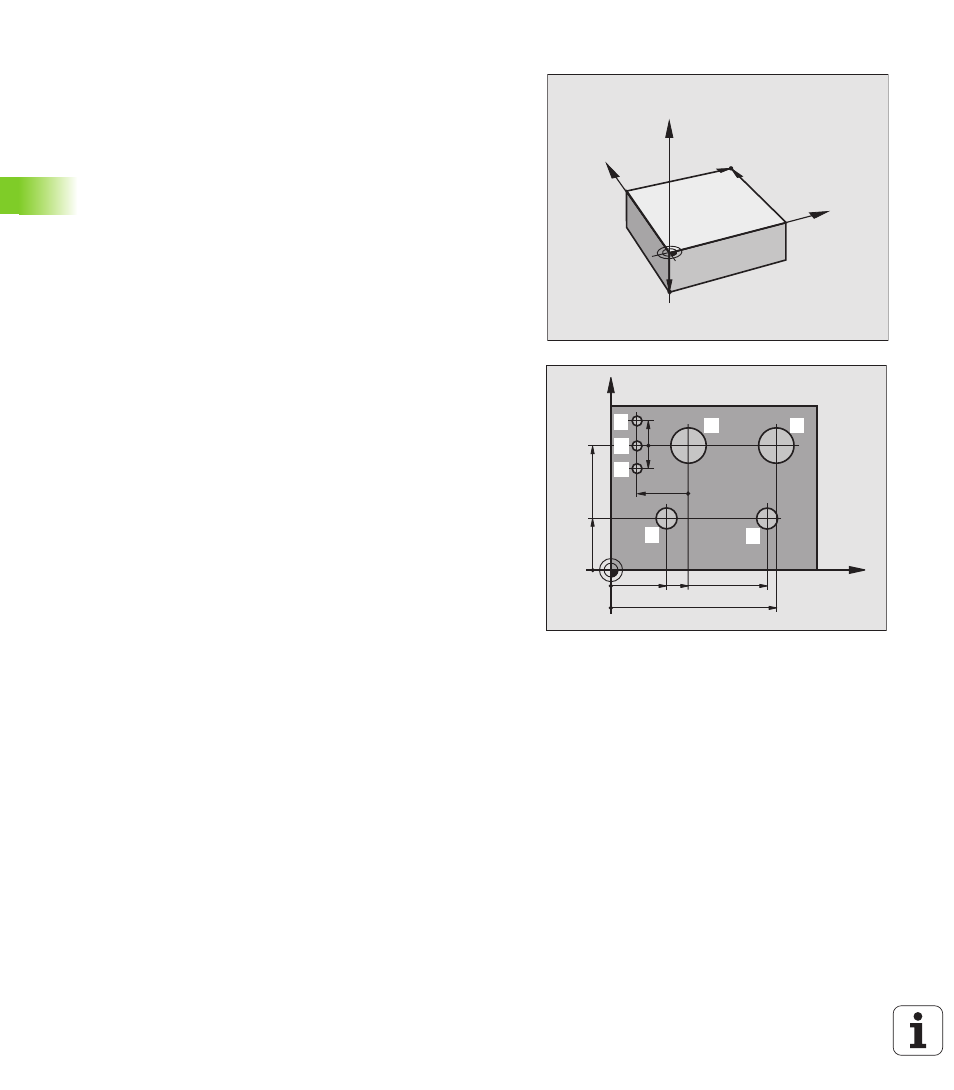

Lo schizzo del pezzo a destra mostra dei fori (da
1
a
4
), le cui quote si
riferiscono ad un'origine assoluta con le coordinate X=0 Y=0. I fori (da
5
a
7
) si riferiscono ad un'origine relativa, con le coordinate assolute
X=450 Y=750. Con il ciclo SPOSTAMENTO DELL'ORIGINE si sposta
temporaneamente l'origine sulla posizione X=450, Y=750, per
programmare i fori (da
5
a
7
) senza ulteriori calcoli.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450
900
950
150
-150
750
0
300
±
0,
1
11
12
15
13
14
16
17
