46 1 Introduzione
1
.4 V
isualizzazioni di stat
o

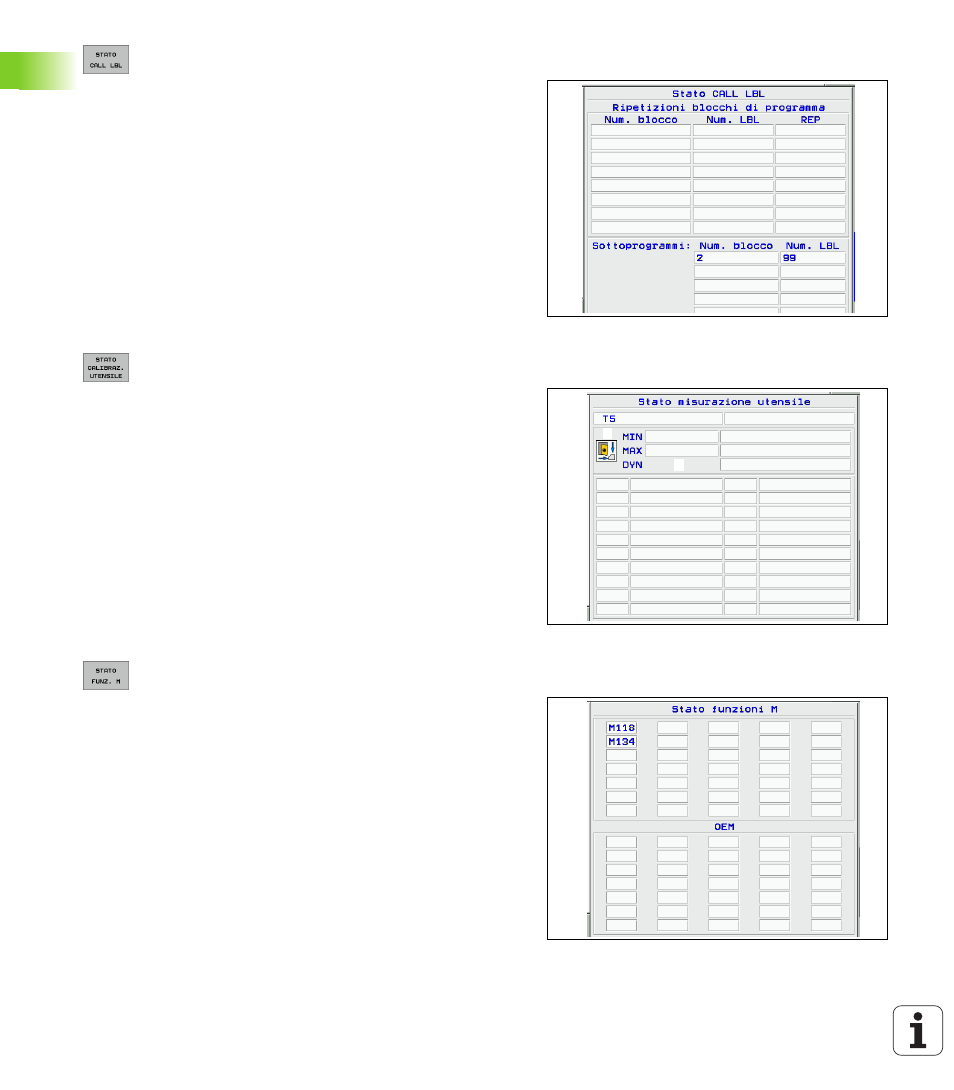

Ripetizione di blocchi di programma/Sottoprogrammi
Misurazione dell'utensile
Funzioni ausiliarie M attive
1
2
1 Ripetizioni di blocchi di programma attive con numero di blocco,
numero di label e numero delle ripetizioni programmate/ancora da
eseguire
2 Numeri di sottoprogramma attivi con numero di blocco da cui il
sottoprogramma è stato chiamato e numero della label che è
stata chiamata
2
3
4
1
1 N. dell'utensile da misurare
2 Indicazione se viene misurato il raggio o la lunghezza dell'utensile
3 Valore MIN e MAX per la misurazione del tagliente singolo e
risultato della misurazione con utensile rotante (DYN)
4 Numero del tagliente dell'utensile con relativo valore di misura.
Un asterisco dopo il valore di misura indica il superamento della
tolleranza ammessa nella tabella utensili.
1
2
1 Elenco delle funzioni M attive con significato stabilito
2 Elenco delle funzioni M attive, adattate dal Costruttore della
macchina
