8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

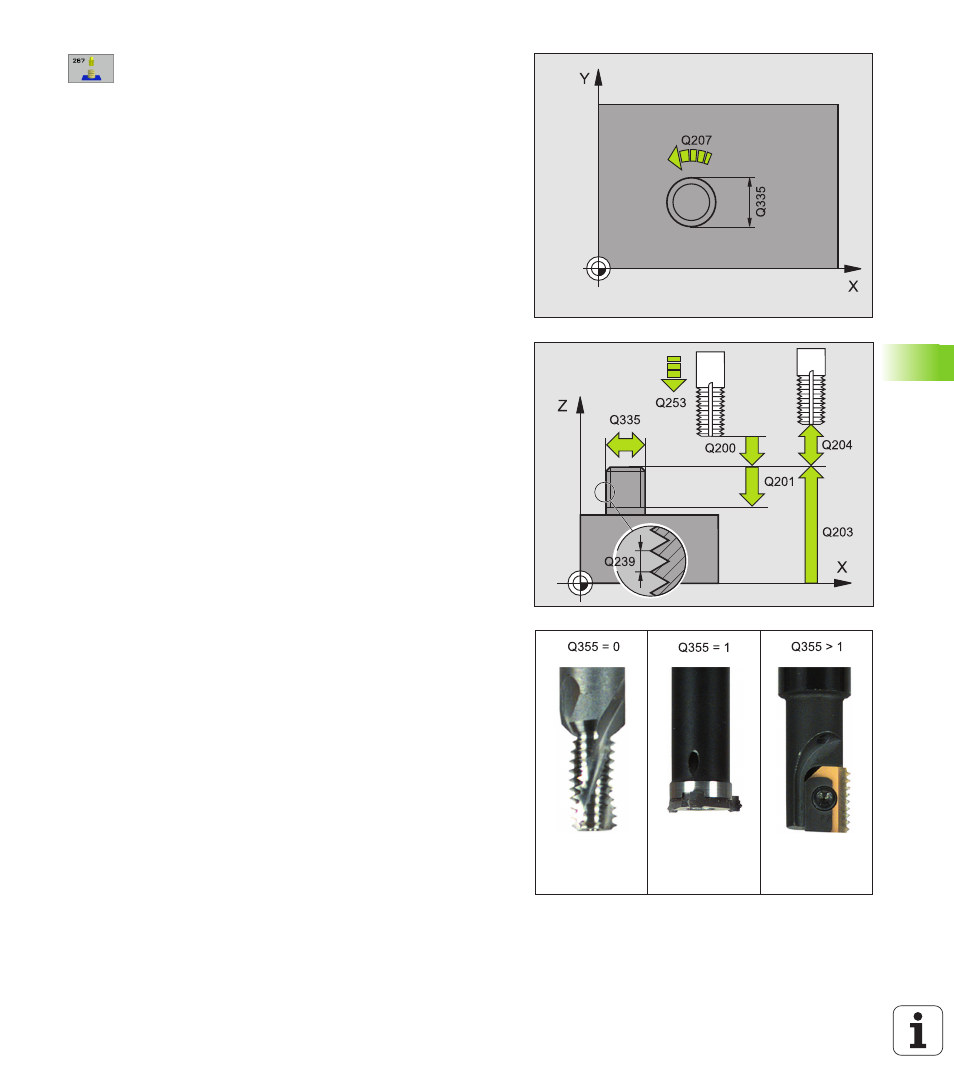

 DIAMETRO NOMINALE Q335: diametro nominale della
filettatura
 PASSO DELLA FILETTATURA Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = Filettatura sinistrorsa
 PROFONDITÀ DELLA FILETTATURA Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
 RIPRESA Q355: numero dei filetti di cui viene spostato
l'utensile (vedere figura a destra in basso):
0 = linea elicoidale fino alla profondità di filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
