HEIDENHAIN iTNC 530 265
8.1 La
v
o
ra
re
con i cicli

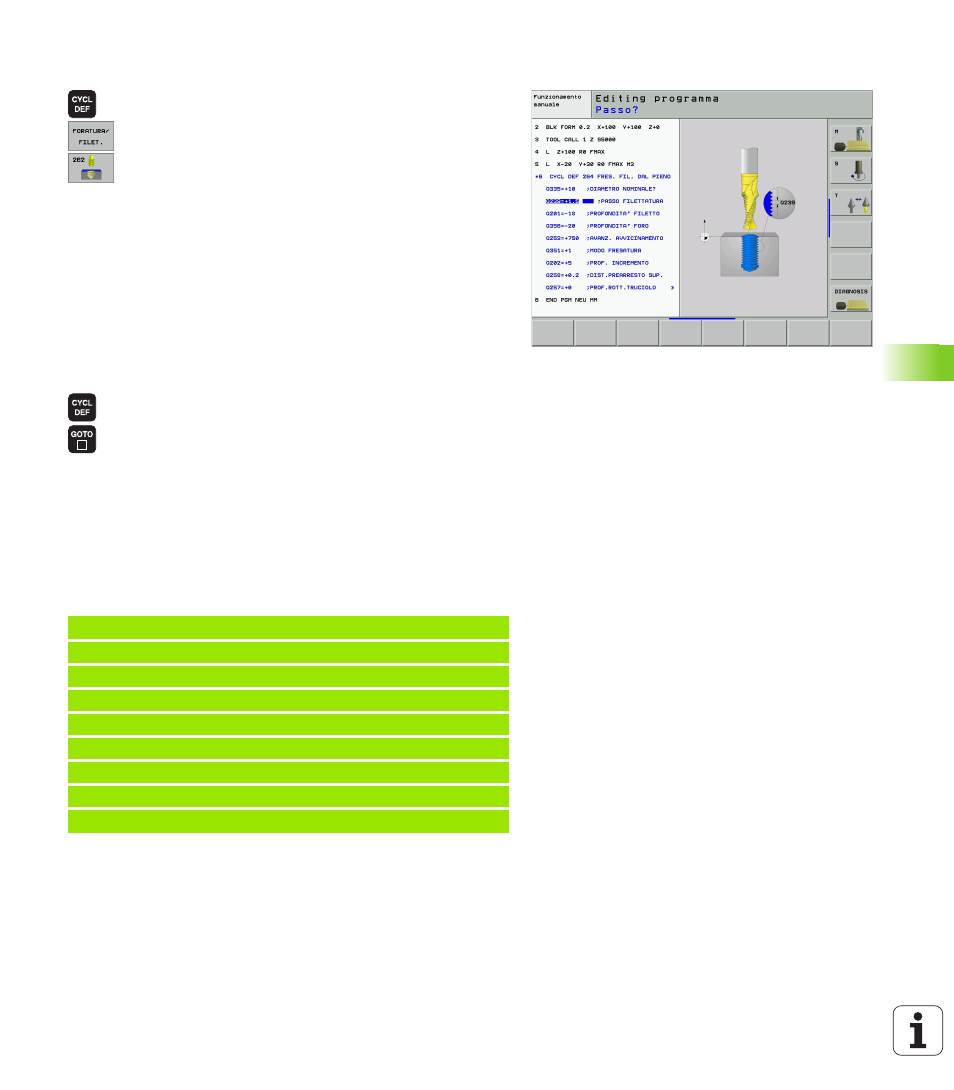

Definizione dei cicli tramite softkey
 La riga di softkey visualizza i vari gruppi di cicli
 Selezionare un gruppo di cicli, p. es. i cicli di foratura
 Selezionare il ciclo, p. es. FRESATURA DI
FILETTATURE. Il TNC aprirà un dialogo e chiederà
tutti i valori da inserire; contemporaneamente
visualizzerà nella metà destra dello schermo una
grafica, nella quale i parametri da inserire sono
evidenziati su un campo chiaro
 Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
 Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
 La riga di softkey visualizza i vari gruppi di cicli
 Il TNC visualizza in una finestra in primo piano la
panoramica dei cicli.
 Selezionare con i tasti freccia il ciclo desiderato oppure
 Selezionare con CTRL + tasti freccia (sfogliare per
pagine) il ciclo desiderato oppure
 Inserire il numero di ciclo e confermare ogni volta con
il tasto ENT. A questo punto il TNC apre il dialogo di
ciclo come descritto in precedenza.
Esempi di blocchi NC
7 CYCL DEF 200 FORATURA
Q200=2 ;DIST. DI SICUREZZA
Q201=3 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+0 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Q211=0.25 ;TEMPO DI SOSTA SOTTO
