.2 Unità video e tastier
a
Pannello operativo

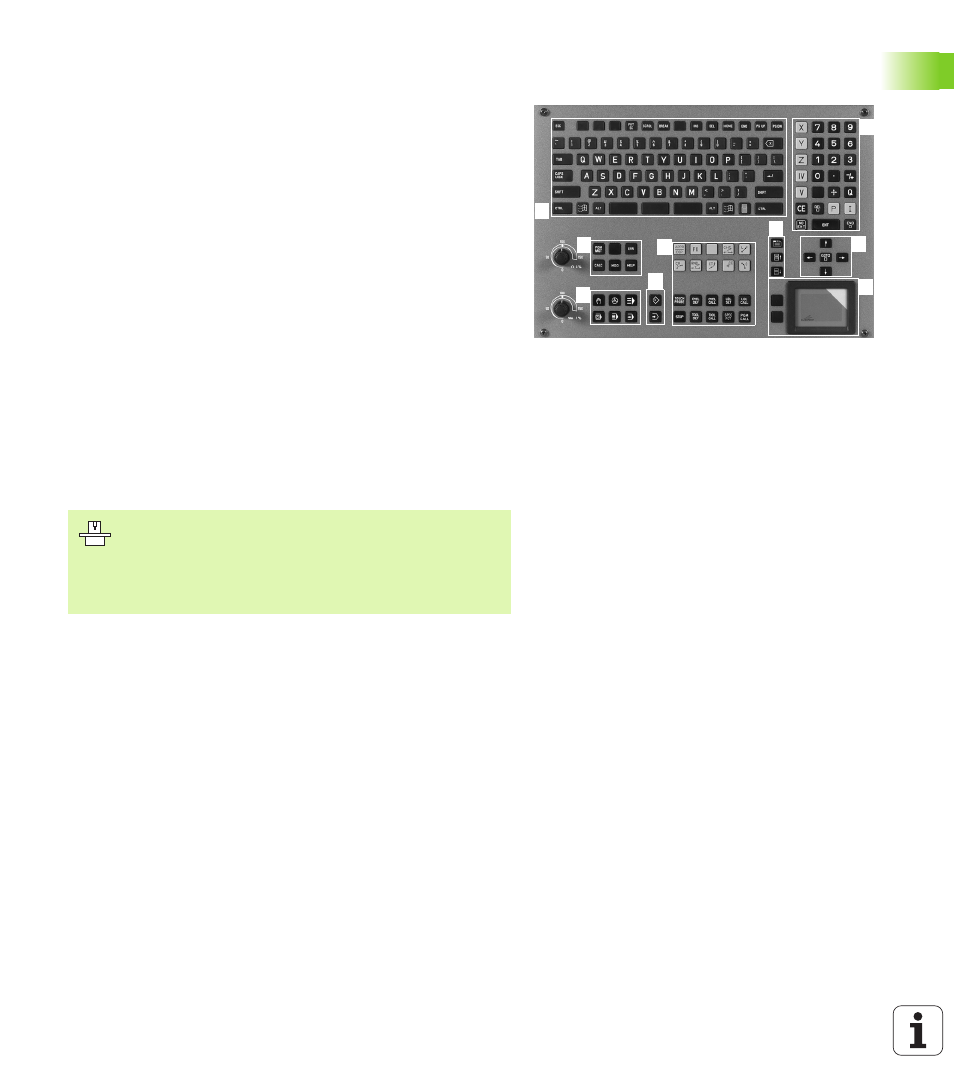

Il TNC viene fornito con il pannello operativo TE 530. La figura in alto a
destra illustra gli elementi operativi del pannello operativo TE 530, la
figura al centro a destra gli elementi operativi del pannello operativo
TE 530:
Le funzioni dei singoli tasti sono descritte nella prima pagina interna
della copertina.
1 Tastiera alfanumerica per l'immissione di testi, di nomi di file dati
e per le programmazioni DIN/ISO.
Versione a due processori: tasti addizionali per comandi Windows
2 „ Gestione file dati
„ Calcolatore tascabile
„ Funzione MOD
„ Funzione HELP
3 Modi operativi "Programmazione"
4 Modi operativi "Macchina"
5 Apertura dialogo di programmazione
6 Tasti cursore e istruzione di salto GOTO
7 Immissione di valori numerici e selezione degli assi
8 Area mouse: per l’uso di Windows nella versione a due
processori, di softkey e di smarT.NC
9 Tasti di navigazione smarT.NC
Alcuni Costruttori di macchine non utilizzano il pannello
operativo standard HEIDENHAIN. In tali casi, consultare il
Manuale della macchina.
Anche i tasti esterni, p.es. NC-START o NC-STOP,
vengono spiegati nel Manuale della macchina.
1 2
3
5
1 4
6
7 7
1
7 9
8
