402 8 Programmazione: Cicli
8.6 Cicli SL

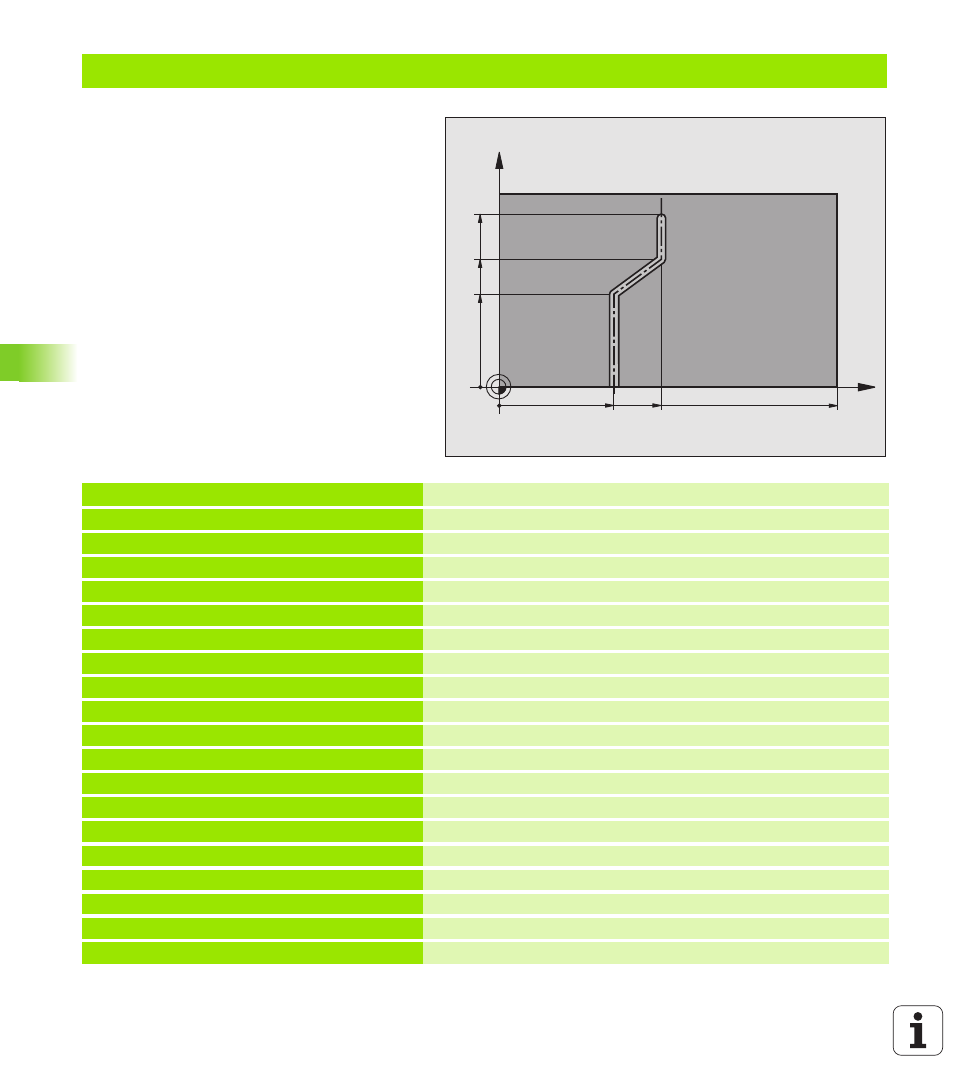

Esempio: Superficie cilindrica con ciclo 28
Avvertenze:
„ Cilindro serrato centralmente sulla tavola
circolare
„ L'origine si trova al centro della tavola circolare
„ Descrizione della traiettoria del centro nel
sottoprogramma del profilo
0 BEGIN PGM C28 MM
1 TOOL DEF 1 L+0 R+3.5 Definizione utensile
2 TOOL CALL 1 Y S2000 Chiamata utensile, asse utensile Y
3 L Y+250 RO FMAX Disimpegno utensile
4 L X+0 R0 FMAX Posizionamento dell'utensile al centro della tavola circolare
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 28.0 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROFONDITA’ FRESAT.
Q3=+0 ;SOVRAMETALLO LATER.
Q6=2 ;DIST. DI SICUREZZA
Q10=-4 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=250 ;AVANZ. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ DI MISURA
Q20=10 ;LARGHEZZA SCANAL.
Q21=0.02 ;TOLLERANZA Ripassatura attiva
L X+16 Y+25 R0 FMAX M3 Preposizionamento della tavola circolare
9 CYCL CALL Chiamata ciclo
C
Z
157
52.5
40
35
60
70
