8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

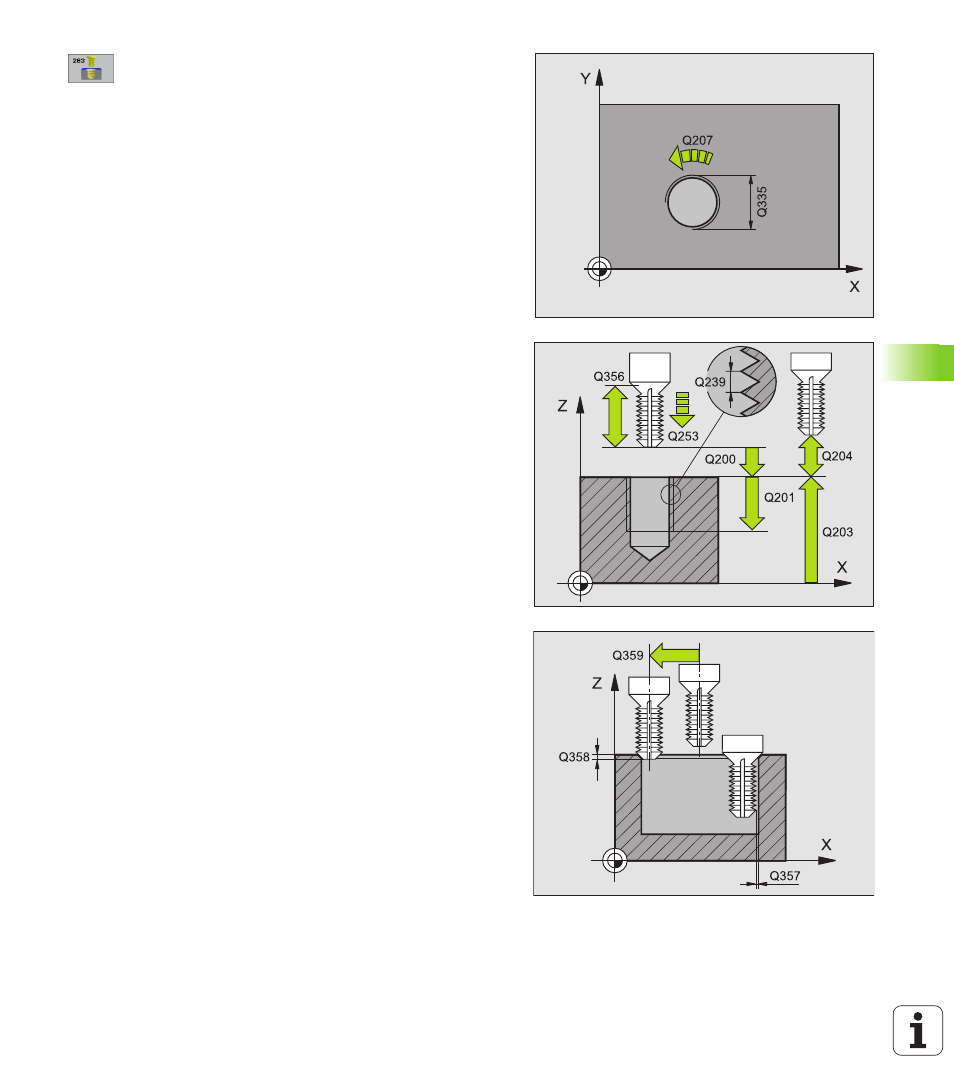

 DIAMETRO NOMINALE Q335: diametro nominale della
filettatura
 PASSO DELLA FILETTATURA Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = Filettatura sinistrorsa
 PROFONDITÀ DELLA FILETTATURA Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
 PROFONDITÀ DI SMUSSO Q356: (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo
 DISTANZA DI SICUREZZA LATERALE Q357 (in valore
incrementale): distanza tra il tagliente dell'utensile e la
parete del foro
 PROFONDITÀ FRONTALE Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso
 ECCENTRICITA' SMUSSO FRONTALE Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
