HEIDENHAIN iTNC 530 183
6.2 Gener
alità r
elativ
e alle funzioni di tr
aiet
to
ri
a
Correzione del raggio
La correzione del raggio deve essere programmata nel blocco di
posizionamento sul primo elemento di profilo. La correzione del raggio
non può iniziare in un blocco per una traiettoria circolare. Programmare
la correzione prima in un blocco lineare (vedere "Traiettorie - Coordinate
cartesiane", pag. 192) o nel blocco di avvicinamento (blocco APPR,
vedere "Avvicinamento e distacco a/da un profilo", pag. 185).
Preposizionamento
Preposizionare l'utensile all'inizio del programma di lavorazione in
modo da escludere eventuali danneggiamenti dell'utensile e del
pezzo.

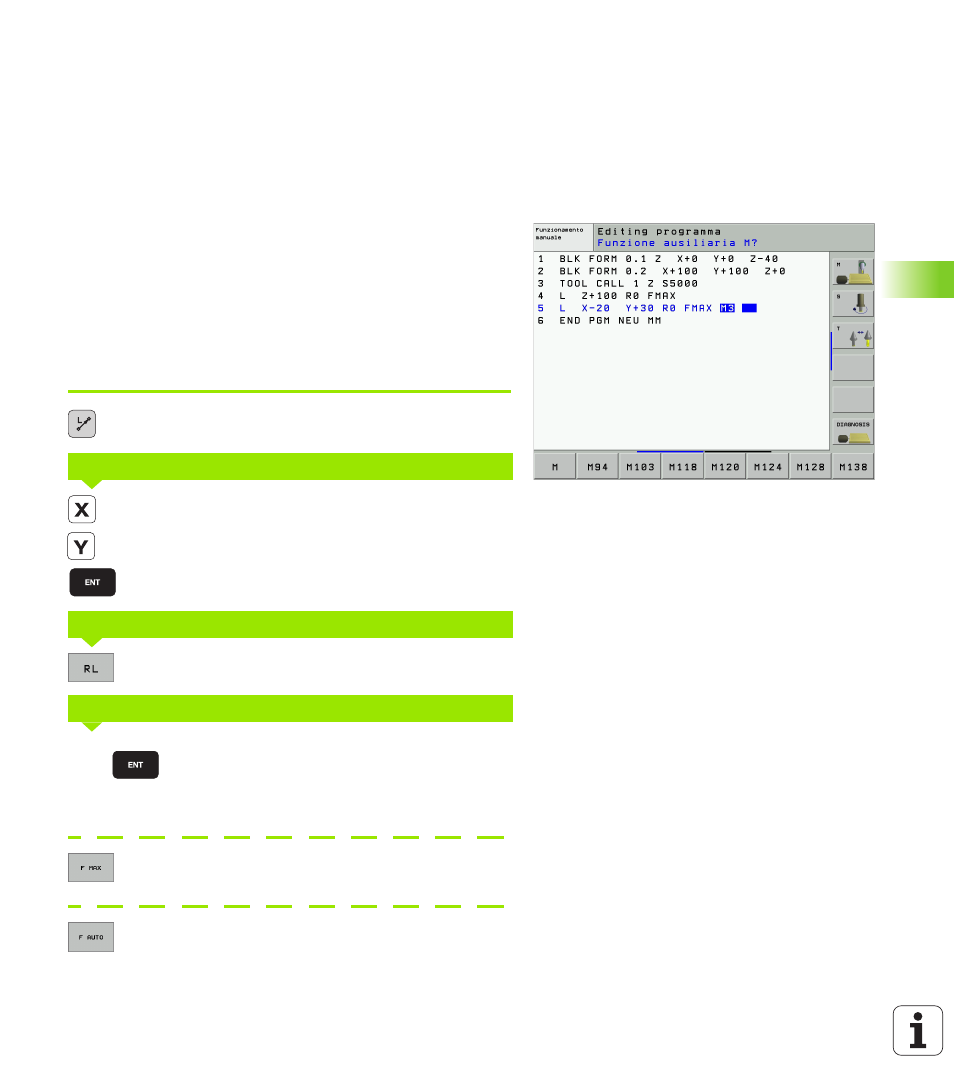

Generazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione traiettorie.
Il TNC chiederà uno dopo l'altro tutti i dati e inserirà il blocco di
programma nel programma di lavorazione.
Esempio - Programmazione di una retta:
Apertura del dialogo di programmazione: p. es. retta
Inserire le coordinate del punto finale della retta
Selezione correzione raggio: premere p. es. il softkey
RL, l’utensile si sposterà a sinistra del profilo
Inserire l'avanzamento e confermare con il tasto ENT:
per es. 100 mm/min. Con programmazione INCH:
l'immissione di 100 corrisponde ad un avanzamento
di 10 pollici/min.
Spostamento in rapido: premere il softkey FMAX,
oppure
Spostamento con l'avanzamento calcolato in
automatico (tabelle dati di taglio): premere il softkey
FAUTO
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.?
AVANZAMENTO F= ? /F MAX = ENT
10
5
100
