HEIDENHAIN iTNC 530 (340 49x-01) - Manuale (Pagina 135)

HEIDENHAIN iTNC 530 135
4.13 F
unzionament
o con pallet con la
v
o
ra
zione or
ientata all’ut
e
nsile

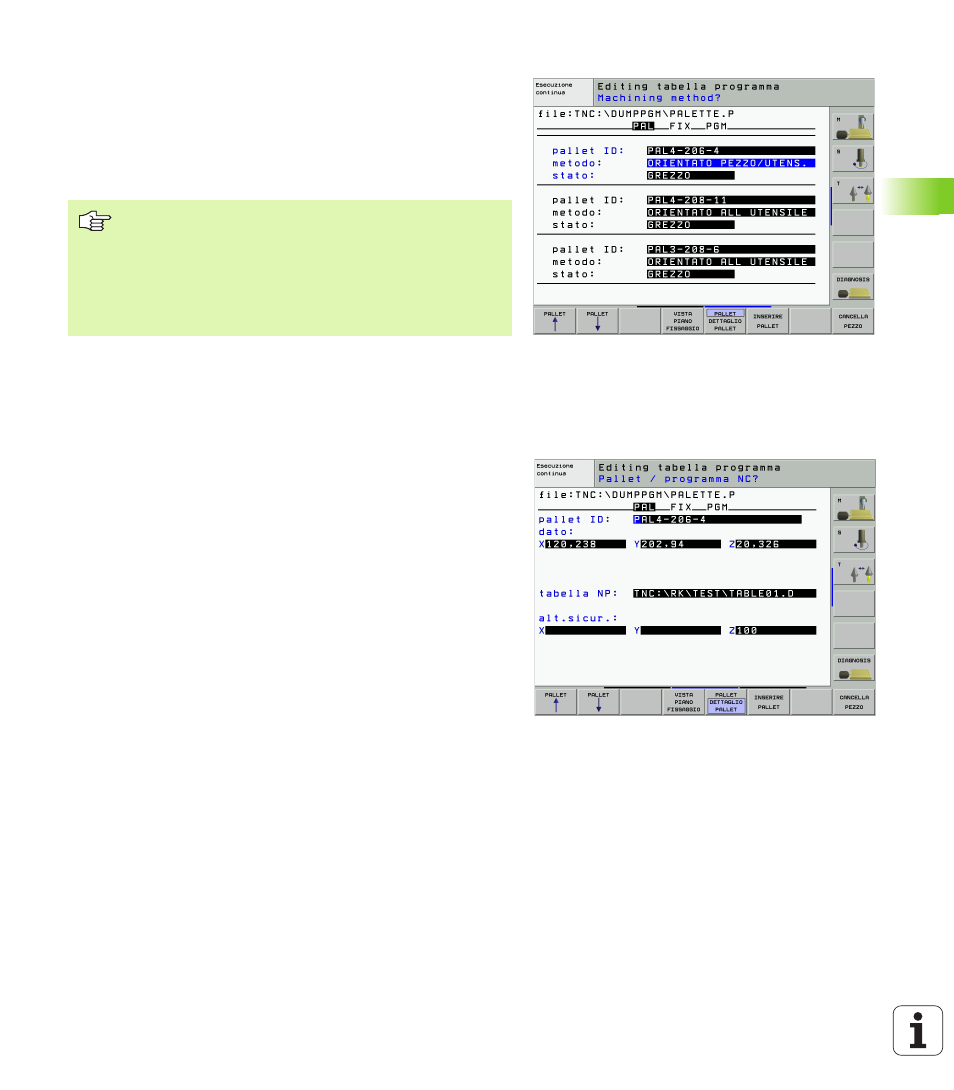

Impostazione del livello pallet
„ Id. pallet : viene visualizzato il nome del pallet
„ Metodo : si possono scegliere due modi di lavorazione: ORIENTATA
AL PEZZO oppure ORIENTATA ALL'UTENSILE. La scelta fatta viene
memorizzata nel livello pezzo corrispondente e sovrascrive eventuali
introduzioni precedenti. Nella visualizzazione a tabella il metodo di
lavorazione ORIENTATA AL PEZZO compare come WPO e
ORIENTATA ALL'UTENSILE come TO.
„ Stato : il softkey GREZZO identifica il pallet e le rispettive attrezzature
o pezzi come non ancora lavorati, nel campo di stato è registrato
BLANK
. Utilizzare il softkey POSTO LIBERO, se si desidera che nel corso
della lavorazione il pallet venga saltato; nel campo di stato compare
EMPTY
Dettagli di programmazione del livello pallet
„ Id. pallet : immettere il nome del pallet
„ Origine : immettere l'origine per il pallet
„ Tabella orig. : immettere il nome ed il percorso della tabella origini
del pezzo. L'inserimento viene memorizzato anche nei livelli
attrezzatura e pezzo.
„ Alt. di sicurezza (opzionale): posizione di sicurezza per i singoli
assi relativa al pallet. Il posizionamento alle posizioni definite avviene
solamente se i valori corrispondenti sono stati letti nelle macro NC
e programmati di conseguenza.
L'introduzione TO-ORIENTED/WP-ORIENTED non può
avvenire mediante softkey. Questo compare solo se nel
livello pezzo oppure nel livello attrezzatura sono stati
impostati metodi di lavorazione differenti per i pezzi.
Se il metodo di lavorazione viene impostato nel livello
attrezzatura, esso viene memorizzato anche nel livello
pezzo e sovrascrive eventuali introduzioni precedenti.
