HEIDENHAIN iTNC 530 345
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

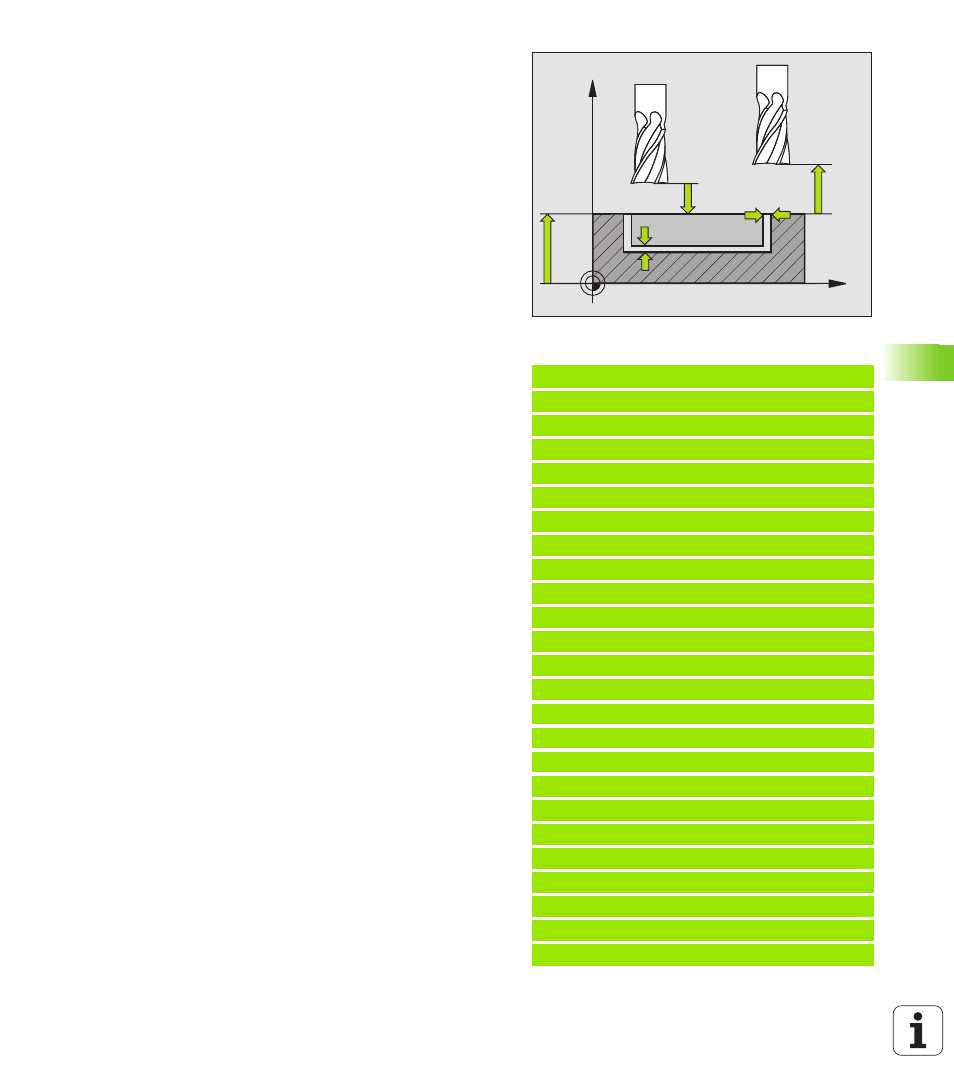

 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra il bordo inferiore dell'utensile e la
superficie del pezzo
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (con
dispositivo di serraggio)
 STRATEGIA DI PENETRAZIONE Q366: tipo di strategia di
penetrazione:
„ 0 = penetrazione perpendicolare. Nella tabella
utensili l’angolo di penetrazione ANGLE per l’utensile
attivo deve essere definito con 90°. Altrimenti il
TNC emette un messaggio d'errore
„ 1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore. Adottare la
penetrazione elicoidale solo se c'è spazio
sufficiente
„ 2 = penetrazione con pendolamento. Nella tabella
utensili l’angolo di penetrazione ANGLE per l’utensile
attivo deve essere definito diverso da 0. Altrimenti
il TNC emette un messaggio d'errore
 AVANZAMENTO FINITURA Q385: velocità di avanzamento
dell'utensile durante la finitura laterale e del fondo in
mm/min
Esempio: Blocchi NC
8 CYCL DEF 254 SCANALATURA CIRC.
Q215=0 ;TIPO DI LAVORAZIONE
Q219=12 ;LARGHEZZA SCANAL.
Q368=0.2 ;SOVRAM. LATERALE
Q375=80 ;DIAM. CERCHIO PARZ
Q367=0 ;RIF. POS. SCANALATURA
Q216=+50 ;CENTRO 1° ASSE
Q217=+50 ;CENTRO 2° ASSE
Q376=+45 ;ANGOLO DI PARTENZA
Q248=90 ;ANGOLO DI APERTURA
Q378=0 ;ANGOLO INCREMENT.
Q377=1 ;N. DI LAVORAZIONI
Q207=500 ;AVANZ. FRESATURA
Q351=+1 ;TIPO DI FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. ACCOSTAMENTO
Q369=0.1 ;SOVRAM. PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;ACCOST. FINITURA
Q200=2 ;DIST. DI SICUREZZA
Q203=+0 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Q366=1 ;PENETRAZIONE
Q385=500 ;AVANZAMENTO FINITURA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
