330 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile; inserire un valore maggiore di 0
 QUOTA DI FINITURA PROFONDITÀ Q369 (in valore
incrementale): quota di finitura per la profondità
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
avanzamento dell'utensile durante lo spostamento in
profondità in mm/min
 ACCOSTAMENTO DI FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
nell'asse del mandrino in finitura. Q338=0: finitura in
un solo accostamento
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra il bordo inferiore dell'utensile e la
superficie del pezzo
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (con
dispositivo di serraggio)
X
Z

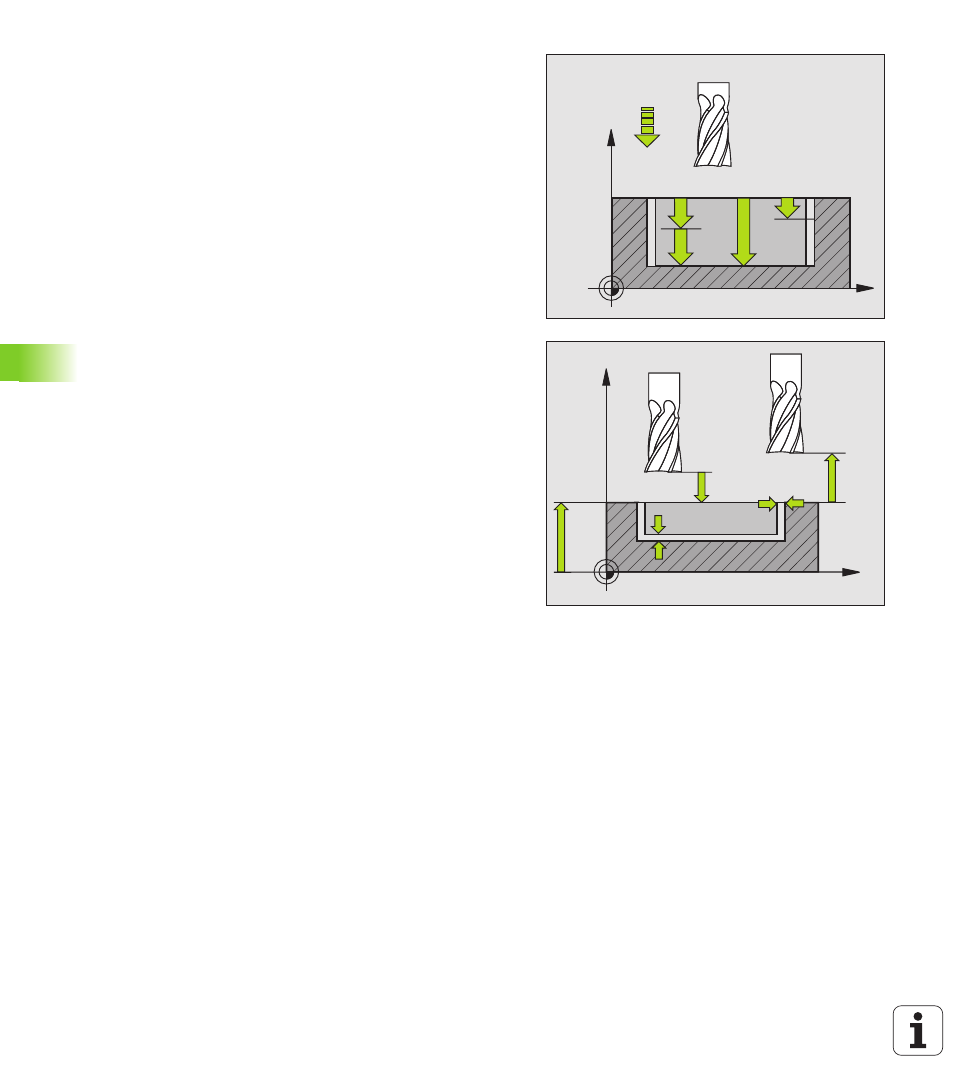

Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
