380 8 Programmazione: Cicli
8.6 Cicli SL
 PROFONDITÀ DI ACCOSTAMENTO Q10 (in valore incremen-
tale): quota dei singoli accostamenti dell'utensile
 AVANZAMENTO IN PROFONDITÀ Q11: velocità di
penetrazione in mm/min
 AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura in mm/min
 NUMERO UTENSILE SVUOTAMENTO Q18: numero dell'uten-
sile con il quale il TNC ha già eseguito una sgrossatura.
Se non fosse stata eseguita alcuna sgrossatura, pro-
grammare "0"; inserendo un numero in questo campo,
il TNC svuoterà solo la parte che non ha potuto essere
lavorata con l'utensile di sgrossatura.
Se l'utensile non potesse avvicinarsi lateralmente a
questa parte, il TNC effettua una penetrazione con
pendolamento; a questo scopo occorre definire nella
tabella utensili TOOL.T, vedere "Dati utensile", pag.
144, la lunghezza del tagliente LCUTS e l'angolo mas-
simo di penetrazione ANGLE dell'utensile. Eventual-
mente il TNC emette un messaggio d'errore.
 AVANZAMENTO DI PENDOLAMENTO Q19: avanzamento di
pendolamento in mm/min
 INVERSIONE DI AVANZAMENTO Q208: velocità di
avanzamento dell'utensile durante l'uscita dopo la
lavorazione in mm/min. Impostando Q208=0, il TNC
estrae l'utensile con avanzamento Q12

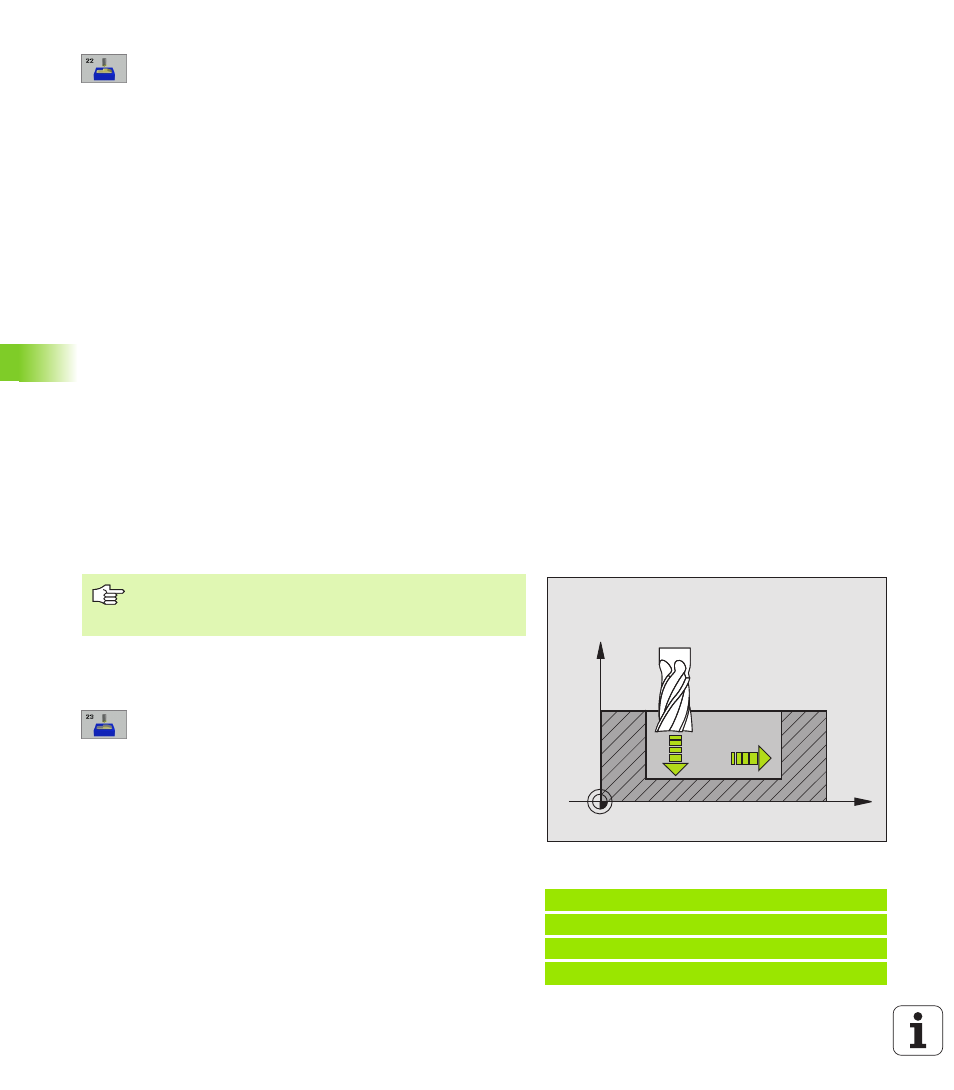

FINITURA DEL FONDO (Ciclo 23)
Il TNC porta l'utensile su un cerchio tangenziale verticale sulla
superficie da fresare per eliminare il sovrametallo rimasto dalla
sgrossatura.
 AVANZAMENTO IN PROFONDITÀ Q11: velocità di
spostamento dell'utensile durante la penetrazione
 AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
 INVERSIONE DI AVANZAMENTO Q208: velocità di
avanzamento dell'utensile durante l'uscita dopo la
lavorazione in mm/min. Impostando Q208=0, il TNC
estrae l'utensile con avanzamento Q12
Esempio: Blocchi NC
60 CYCL DEF 23.0 FINITURA FONDO
Q11=100 ;AVANZAMENTO PROF.
Q12=350 ;AVANZAMENTO SVUOT.
Q208=99999 ;INVERS. AVANZAMENTO
X
Z
Q11
Q12
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio nella tasca.
