1.2 Unità video e tastiera
Unità video

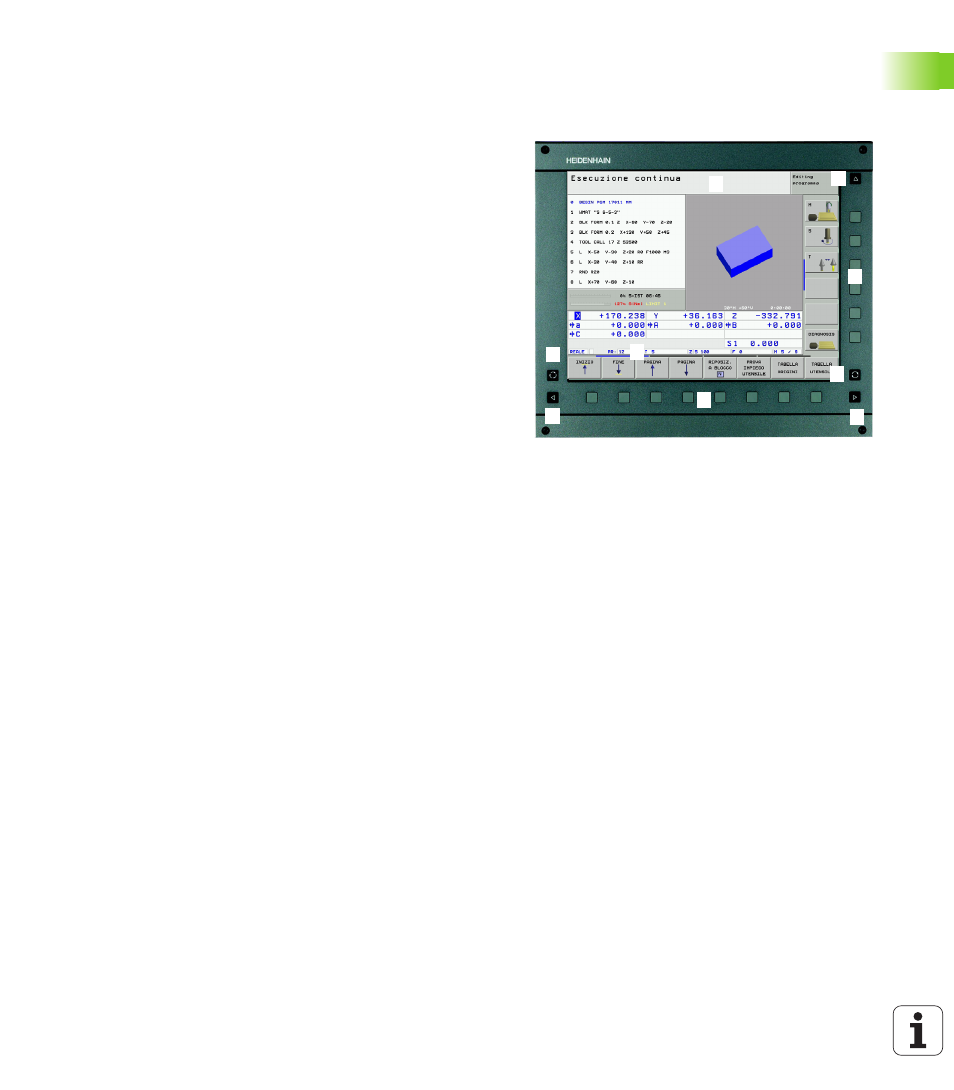

Il TNC viene fornito con lo schermo piatto a colori BF 150 (TFT) (vedere
figura a destra in alto).
1 Riga d'intestazione
All'accensione del TNC lo schermo visualizza nella riga
d’intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione" a destra.
Nel campo più lungo della riga d’intestazione compare il modo
operativo attivo: in questo campo sono visualizzati i messaggi e le
domande di dialogo (eccezione: quando il TNC visualizza solo la
grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in un
livello softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti. Delle barre strette direttamente sopra il
livello softkey visualizzano il numero dei livelli softkey selezionabili
con i tasti cursore neri disposti a destra e a sinistra dei softkey. Il
livello softkey attivo viene evidenziato in chiaro.
3 Softkey di selezione
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione modi operativi "Programmazione"/
"Macchina"
7 Softkey di selezione per softkey del costruttore della macchina
8 Righe softkey per commutare i softkey del costruttore della
macchina
1 3
1 1
4 4
5
1 6
7
8
2
