358 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

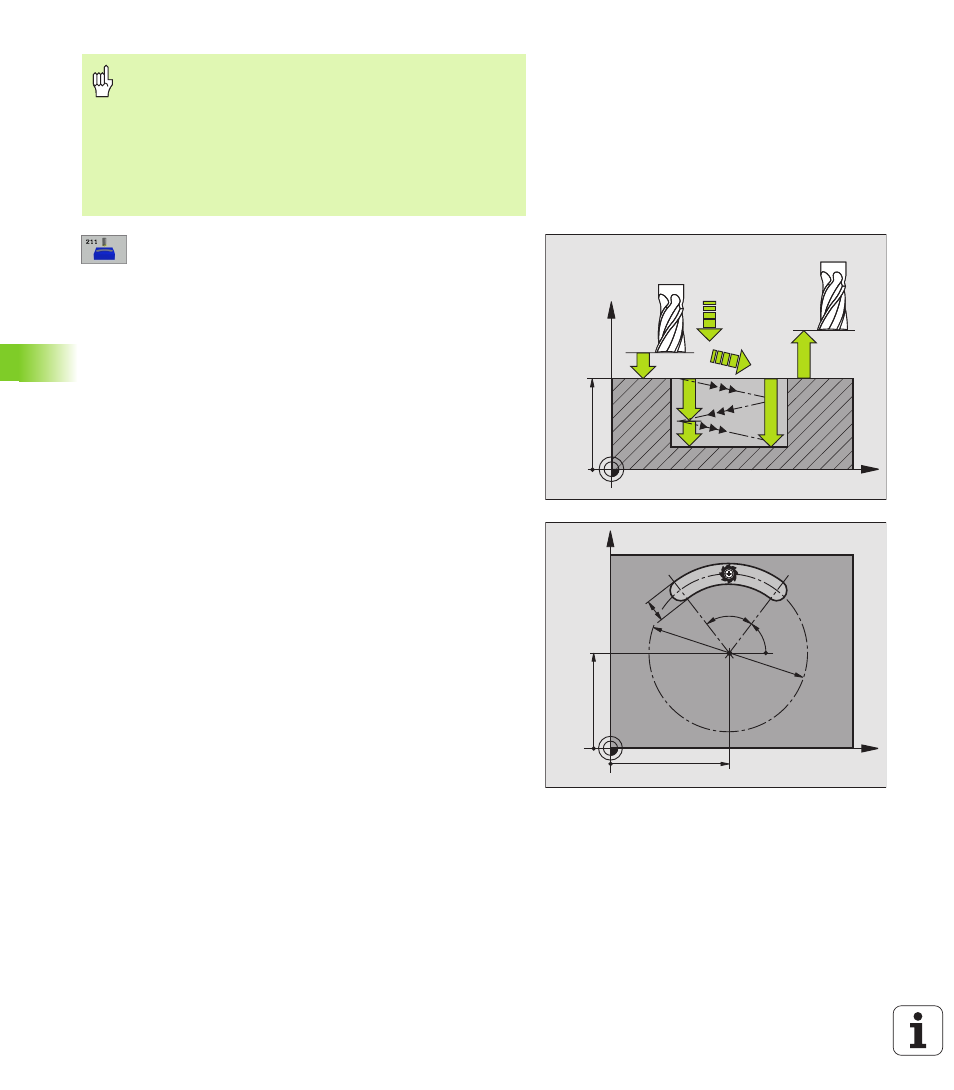

 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo della scanalatura
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
 PROFONDITÀ DI ACCOSTAMENTO Q202 (in valore
incrementale): quota di cui l'utensile viene accostato
complessivamente con un moto alternato nell'asse
del mandrino
 TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del tipo
di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale):
coordinata Z che esclude una collisione tra l'utensile e
il pezzo (il dispositivo di serraggio)
 CENTRO 1º ASSE Q216 (in valore assoluto): centro della
scanalatura, nell'asse principale del piano di lavoro
 CENTRO 2º ASSE Q217 (in valore assoluto): centro della
scanalatura, nell'asse secondario del piano di lavoro
 DIAMETRO CERCHIO PARZIALE Q244: inserire il diametro
del cerchio parziale
 LUNGHEZZA 2º LATO Q219: inserire la larghezza della
scanalatura; se la larghezza è uguale al diametro
dell'utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)
 ANGOLO DI PARTENZA Q245 (in valore assoluto): inserire
l'angolo polare del punto di partenza
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
