334 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
 TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definita la rispettiva quota di
finitura (Q368, Q369)

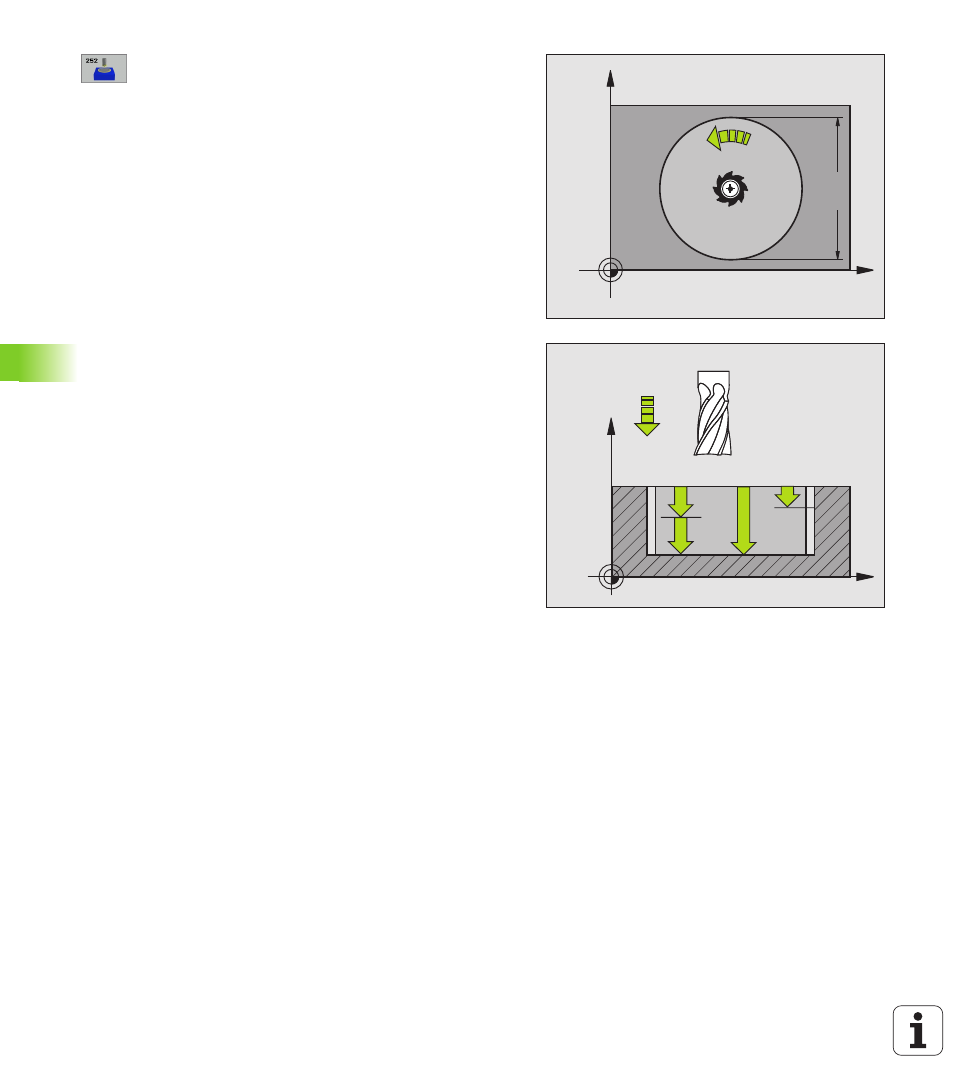

 DIAMETRO DEL CERCHIO Q223: diametro della tasca
finita
 QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): quota di finitura nel piano di lavoro
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03:
+1 = concorde
–1 = discorde
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile; inserire un valore maggiore di 0
 QUOTA DI FINITURA PROFONDITÀ Q369 (in valore
incrementale): quota di finitura per la profondità
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
avanzamento dell'utensile durante lo spostamento in
profondità in mm/min
 ACCOSTAMENTO DI FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
nell'asse del mandrino in finitura. Q338=0: finitura in
un solo accostamento
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
