HEIDENHAIN iTNC 530 343
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
 TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definita la rispettiva quota di
finitura (Q368, Q369)
 LARGHEZZA SCANALATURA Q219 (lunghezza parallela
all'asse secondario del piano di lavoro): inserire la
larghezza della scanalatura; se la larghezza è uguale al
diametro dell'utensile, il TNC esegue solo la
sgrossatura (fresatura di asole) Larghezza massima
della scanalatura durante la sgrossatura: doppio del
diametro dell'utensile
 QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): quota di finitura nel piano di lavoro
 DIAMETRO CERCHIO PARZIALE Q375: inserire il diametro
del cerchio parziale

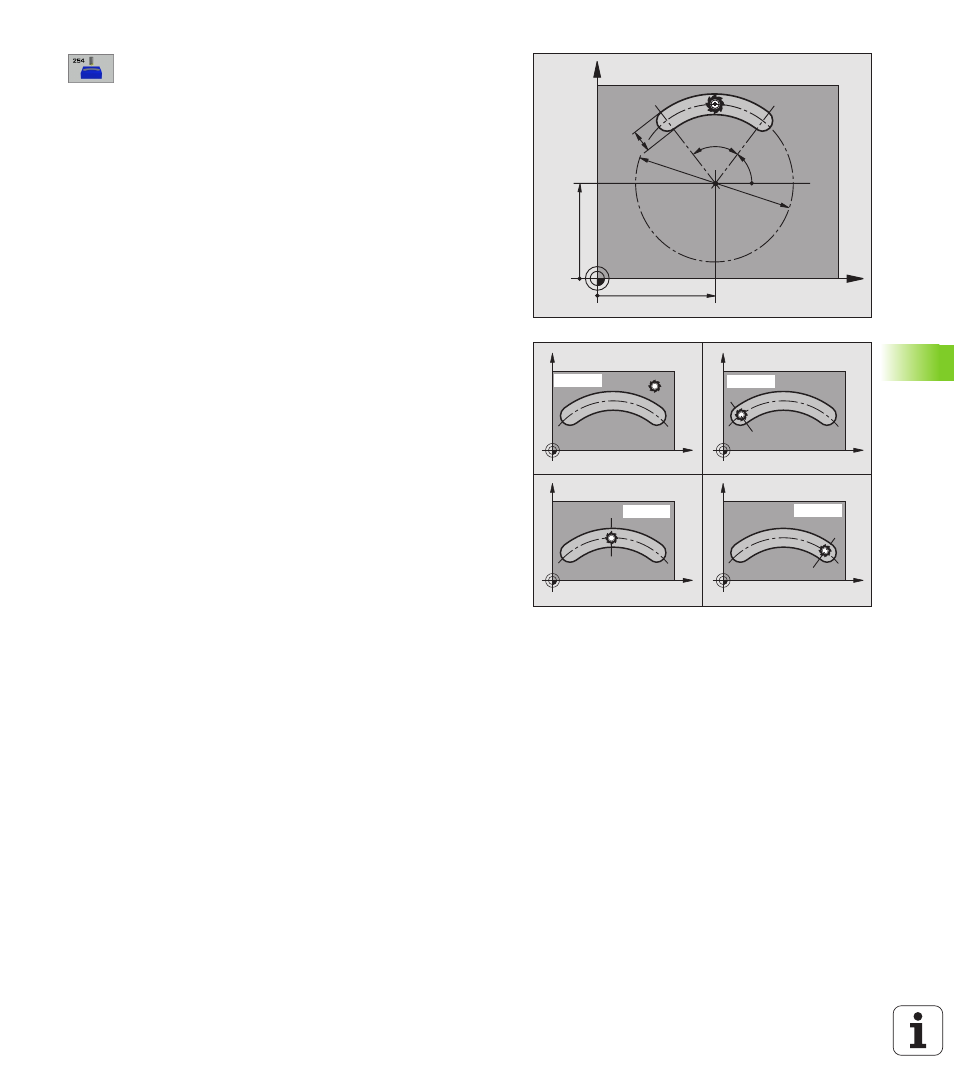

 RIFERIMENTO RELATIVO ALLA POSIZIONE SCANALATURA
(0/1/2/3) Q367: posizione della scanalatura riferita
alla posizione dell’utensile al momento della chiamata
del ciclo (vedere figura al centro a destra):
0: non si tiene conto della posizione utensile. La
posizione scanalatura viene ricavata dal centro
cerchio parziale inserito e dall’angolo di partenza
1: posizione utensile = centro della scanalatura
circolare sinistra L’angolo di partenza Q376 è riferito a
questa posizione. Non si tiene conto del centro del
cerchio parziale inserito
2: posizione utensile = centro dell’asse centrale
L’angolo di partenza Q376 è riferito a questa
posizione. Non si tiene conto del centro del cerchio
parziale inserito
3: posizione utensile = centro della scanalatura
circolare destra L’angolo di partenza Q376 è riferito a
questa posizione. Non si tiene conto del centro del
cerchio parziale inserito
 CENTRO 1º ASSE Q216 (in valore assoluto): centro del
cerchio parziale, nell'asse principale del piano di
lavoro. Attivo solo se Q367 = 0
 CENTRO 2º ASSE Q217 (in valore assoluto): centro del
cerchio parziale, nell'asse secondario del piano di
lavoro Attivo solo se Q367 = 0
 ANGOLO DI PARTENZA Q376 (in valore assoluto): inserire
l'angolo polare del punto di partenza
 ANGOLO DI APERTURA DELLA SCANALATURA Q248 (in
valore incrementale): inserire l'angolo di apertura della
scanalatura
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
