194 6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane

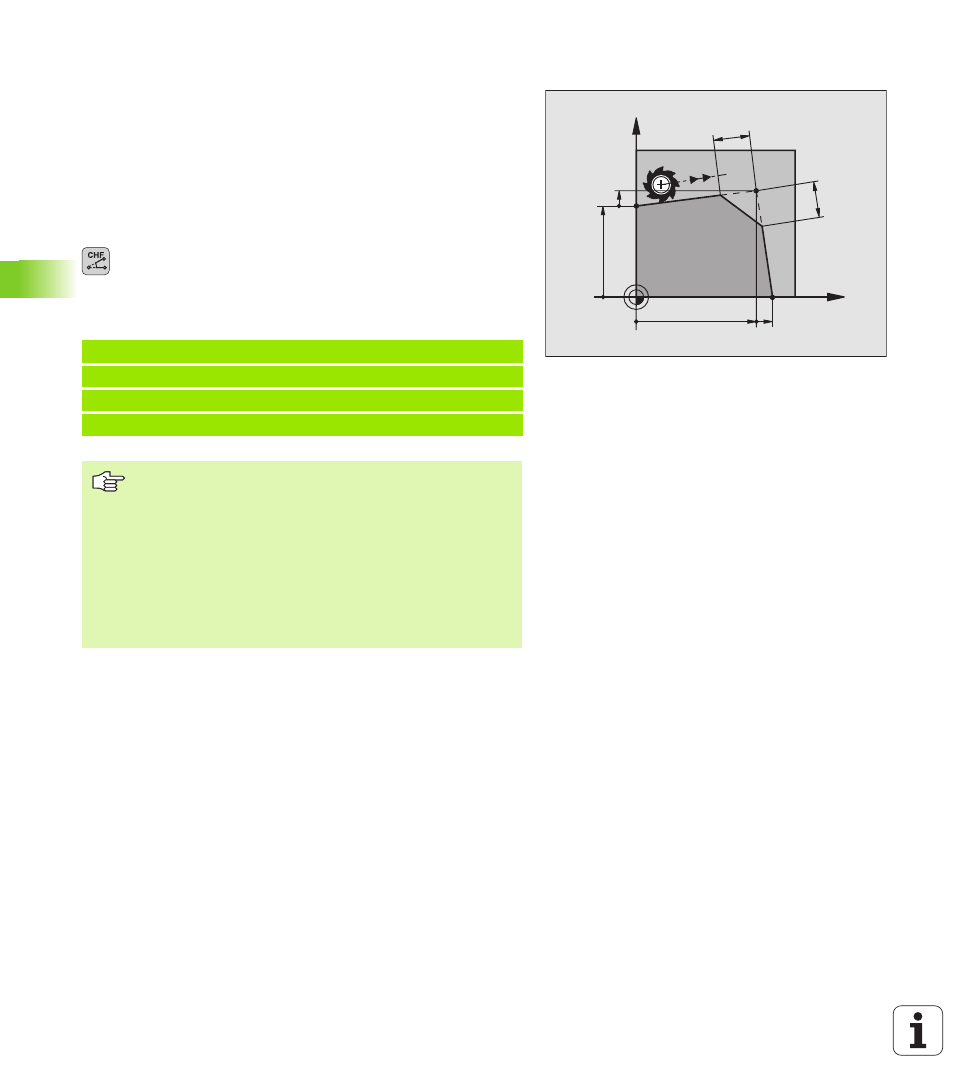

Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette,
possono essere smussati.
„ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
„ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
„ Lo smusso deve poter essere eseguito con l'utensile attuale
 Smusso : lunghezza dello smusso
Ove necessario:
 Avanzamento F (attivo solo nel blocco CHF)
Esempi di blocchi NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco
CHF.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo viene tagliato dallo smusso e non fa parte del
contorno.
L'avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco CHF ridiventa attivo
l'avanzamento programmato nel blocco precedente.
X
Y
40
12 30
5
12
5
