92 Modalità operativa Macchina
3.5 Pr
edisposizione macc
hina

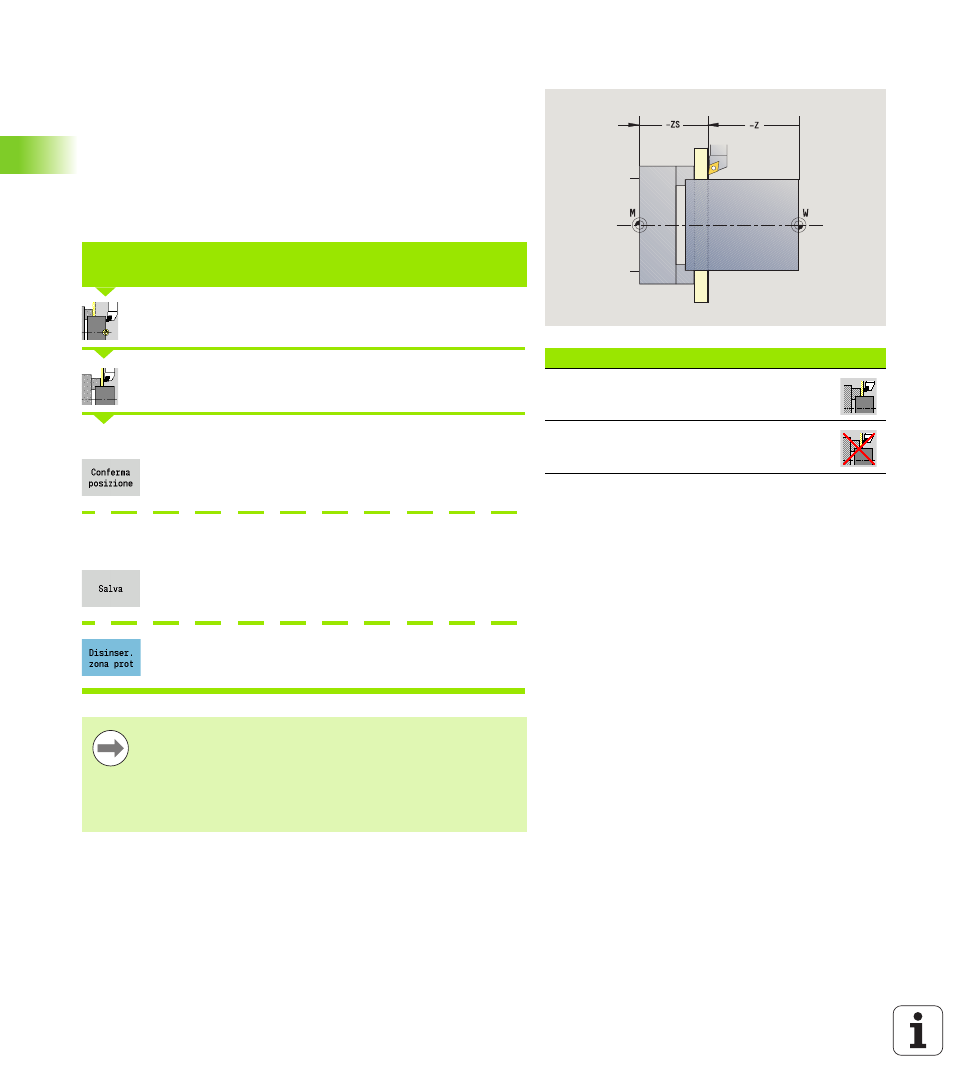

Definizione zona di sicurezza
Con monitoraggio attivo della zona di sicurezza il MANUALplus verifica
ad ogni movimento di traslazione se viene violata la zona di sicurezza
in direzione –Z. In caso di violazione il movimento viene arrestato e
visualizzato un errore.
Il dialogo di predisposizione "Definizione zona di sicurezza" visualizza la
distanza tra punto zero macchina e zona di sicurezza in –ZS.
Lo stato del monitoraggio della zona di sicurezza viene visualizzato se
configurato dal costruttore della macchina (vedere tabella).
Selezionare Predisposizione
Selezionare Impostare zona di protez.
Portarsi con i tasti Jog o con il volantino sulla "zona di sicurezza".
Con il softkey Conferma posizione acquisire questa
posizione come zona di sicurezza
Inserire la posizione della zona di sicurezza relativamente all'origine
pezzo (casella: "Coordinata punto di misura –Z")
Con il softkey Salva acquisire la posizione immessa
come zona di sicurezza
Disattivare il monitoraggio zona di sicurezza
Stato zona di sicurezza
Monitoraggio zona di sicurezza attivo
Monitoraggio zona di sicurezza
inattivo
DEFINIZIONE ZONA DI SICUREZZA/DISATTIVAZIONE MONITORAGGIO
ZONA DI SICUREZZA
 Con la finestra di immissione Definizione zona di
sicurezza
aperta, il monitoraggio della zona di sicurezza
è inattivo.
 Nella programmazione DIN è possibile disattivare il
monitoraggio zona di sicurezza con G60 Q1 e riattivarlo
con G60.
