218 Programmazione di cicli
4.5 Cicli di tr
oncat
u
ra

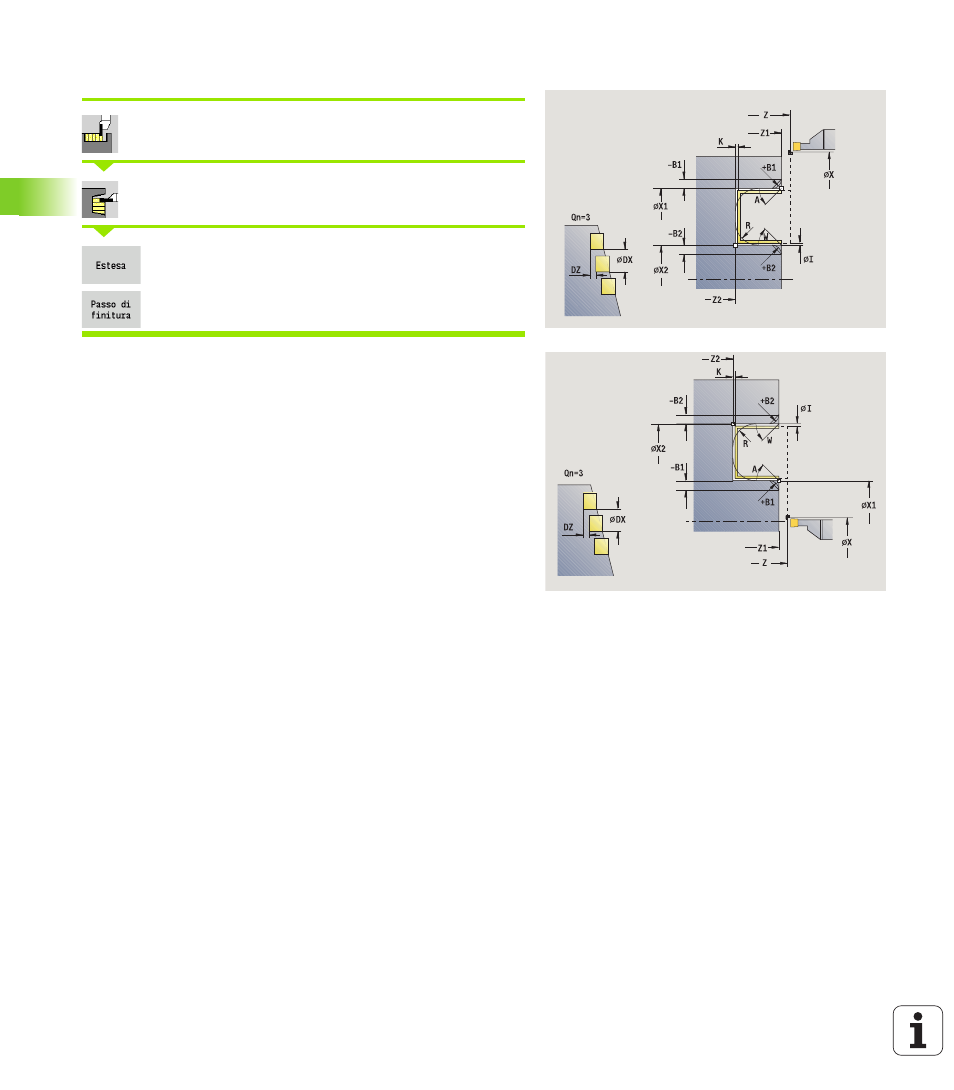

Gola assiale finitura – Estesa
Selezionare Cicli di troncatura
Selezionare Gola assiale
Attivare il softkey Estesa
Attivare il softkey Finitura
Il ciclo realizza il numero di gole definito in Qn. I parametri Punto
iniziale profilo
e Punto finale profilo definiscono la prima gola
(posizione, profondità e larghezza).
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
 B>0: raggio raccordo
 B<0: larghezza smusso
A Angolo iniziale (intervallo: 0° <= A < 90°)
W Angolo finale (intervallo: 0° <= W < 90°)
R Arrotondamento
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
Qn Numero di cicli per esecuzione gola (default: 1)
DX, DZ Distanza dalla gola successiva relativamente alla gola
precedente
G47 Distanza di sicurezza (vedere pagina 130)
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
