4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Tipo di lavorazione per accesso al database dati tecnologici: Tornitura
filettatura
Combinazioni di parametri per l'angolo di conicità:
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 posizionamento sul Punto di partenza filetto X1, Z1
3 avanzamento fino al Punto finale Z2, tenendo conto dell'Angolo
di uscita WE
4 ritorno parallelamente all'asse e avanzamento per il successivo
principio
5 ripetizione di 3...4 per tutti i principi
6 accostamento per la passata successiva tenendo conto della
Profondità di taglio ridotta
e dell'Angolo di accostamento A
7 ripetizione di 3...6, fino a raggiungere N. principi D e Prof. U
8 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile

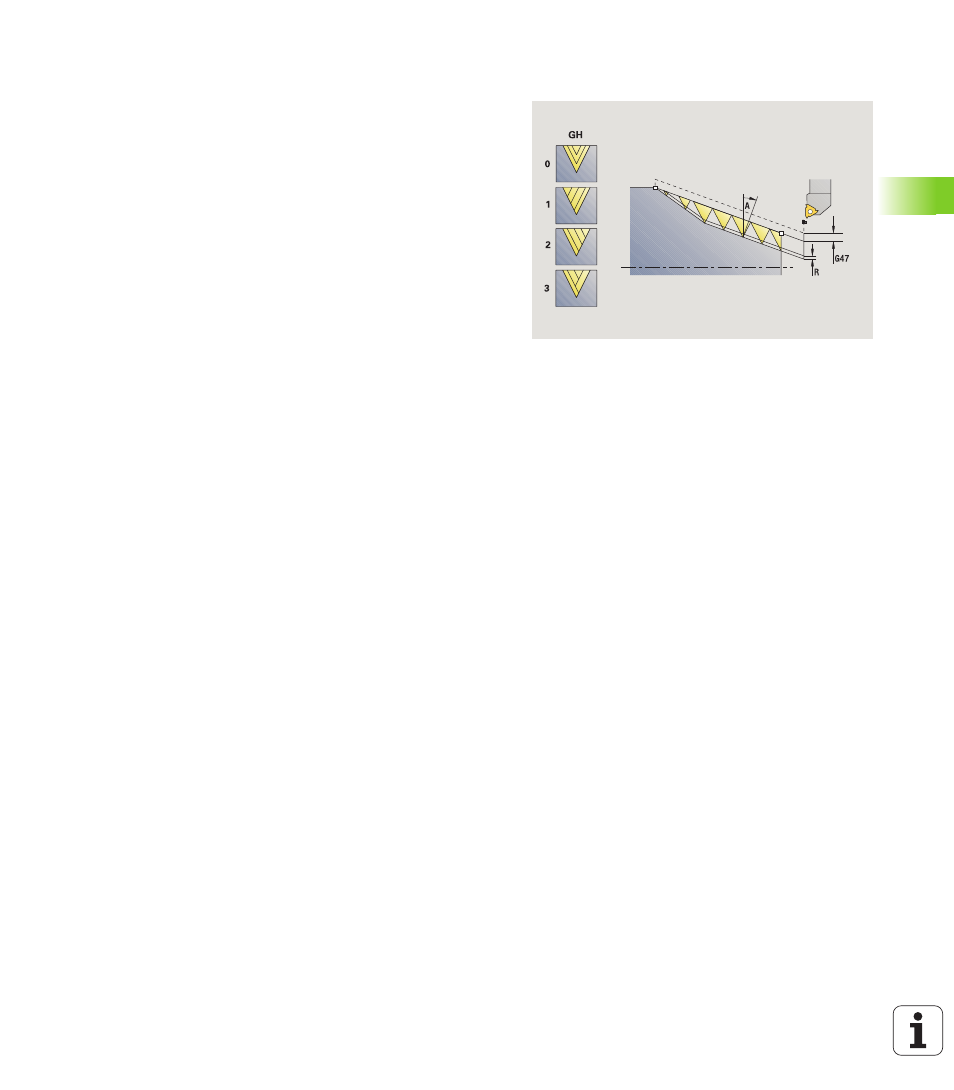

GH Tipo di offset
 0: senza offset
 1: da sinistra
 2: da destra
 3: alternativamente a sinistra/a destra
A Angolo di accostamento (intervallo: –60° <= A < 60°;
default: 30°)
 A<0: accostamento da fianco sinistro
 A>0: accostamento da fianco destro
R Profondità di taglio residua – solo con GV=4 (default: 1/100
mm)
Q N. passate a vuoto
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
