HEIDENHAIN MANUALplus 620 437
5.13 Pr
ofili su superficie cilindr
ica in smar
t.T
u
rn

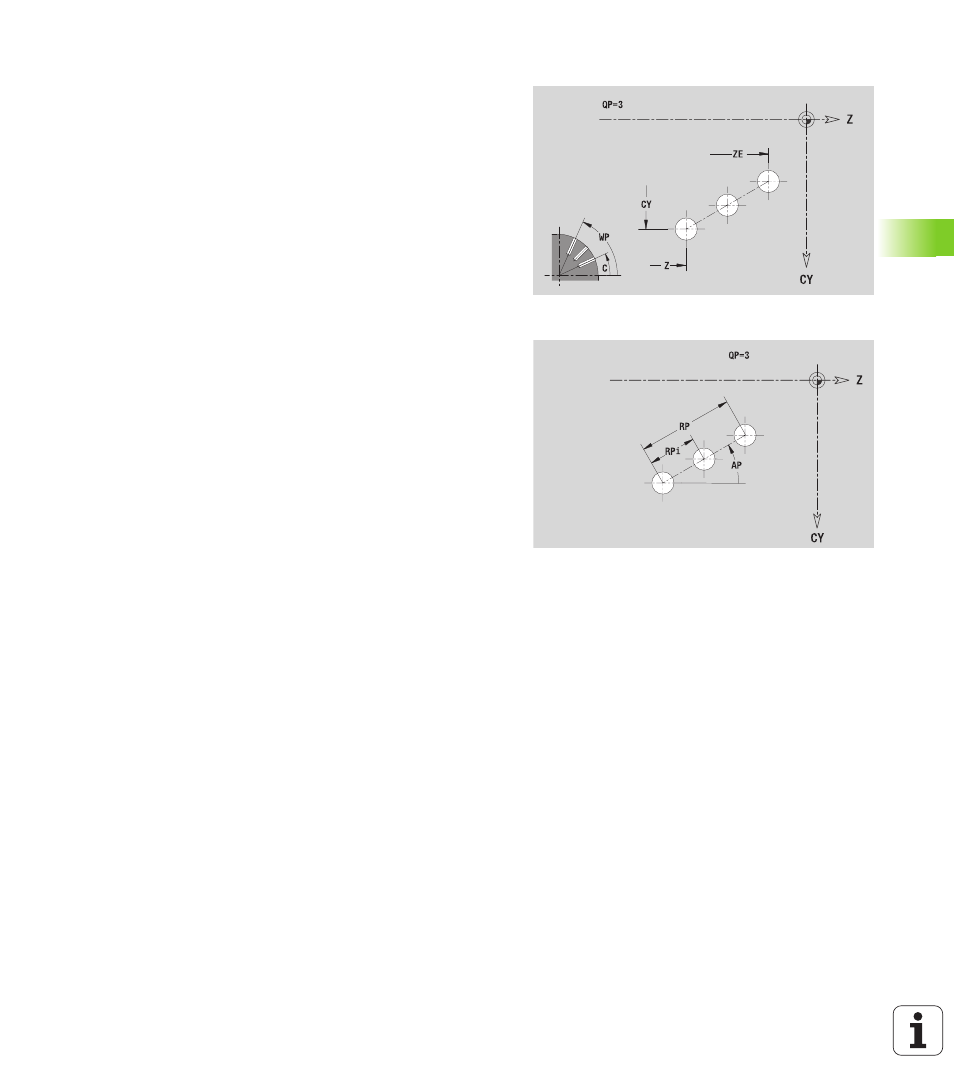

Sagoma lineare superficie cilindrica
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione LATERAL_C con il parametro Diametro di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G411 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento superficie cilindrica
ID
Nome profilo
PT Profondità di fresatura
XR Diametro di riferimento
Parametri sagoma
Z
1° punto sagoma
CY 1° punto sagoma come quota elemento lineare (riferimento:
diametro XR)
C 1° punto sagoma (angolo)
QP Numero punti sagoma
ZE Punto finale sagoma
ZEi Distanza tra due punti sagoma (in direzione Z)
WP Punto finale sagoma (angolo)
WPi Distanza tra due punti sagoma (angolo)
AP Angolo posizione
RP Lunghezza totale sagoma
RPi Distanza tra due punti sagoma
Parametri della figura selezionata/del foro
