486 Simulazione grafica
6.4 Lo z
o
om

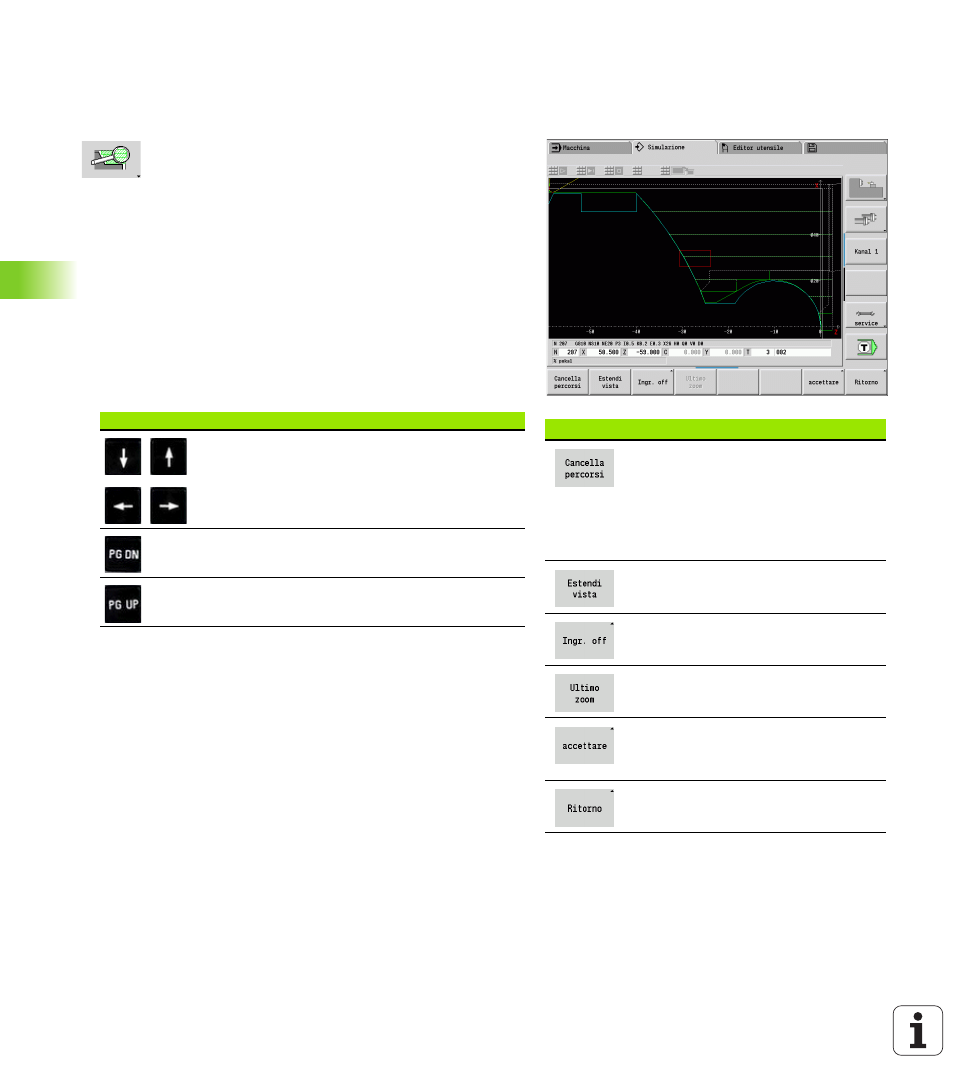

6.4 Lo zoom
Adattamento della sezione
Con questo softkey si attiva il menu "Zoom". La funzione
Zoom consente di modificare la sezione visibile
dell'immagine nella finestra di simulazione. In alternativa ai
softkey si impiegano i tasti cursore nonché i tasti PgDn e PgUp per
modificare la sezione.
Nei programmi ciclo e al primo avvio di un programma nella
simulazione il MANUALplus seleziona automaticamente la sezione
dell'immagine. Alla nuova chiamata della simulazione con lo stesso
programma smart.Turn si impiega l'ultima sezione di immagine attiva.
Per la rappresentazione a più finestre, lo zoom è attivo nella finestra
con la cornice verde.
Modifica della sezione dell'immagine con tasti
 La sezione visibile si modifica senza aprire il menu Zoom con i
seguenti tasti.
Softkey nella funzione Zoom
 Cancellazione di tutti i percorsi di
traslazione già disegnati.
 Se è attiva la riproduzione del pezzo
grezzo, questo viene riprodotto e
ridisegnato.
 Chiusura del menu Zoom
Ingrandimento diretto della sezione
visibile dell'immagine (Zoom –).
Ritorno alla sezione di immagine
standard e chiusura del menu Zoom
Ritorno all'ultima sezione selezionata
Conferma dell'area evidenziata dal
rettangolo rosso come nuova sezione
e chiusura del menu Zoom
Chiusura del menu Zoom senza
modificare la sezione
Tasti per la modifica della sezione dell'immagine
I tasti cursore spostano il pezzo in direzione della
freccia.
Riduzione del pezzo rappresentato (Zoom –).
Ingrandimento del pezzo rappresentato (Zoom +).
