HEIDENHAIN MANUALplus 620 381
5.4 Cr
eazione dei pr
ofili ICP

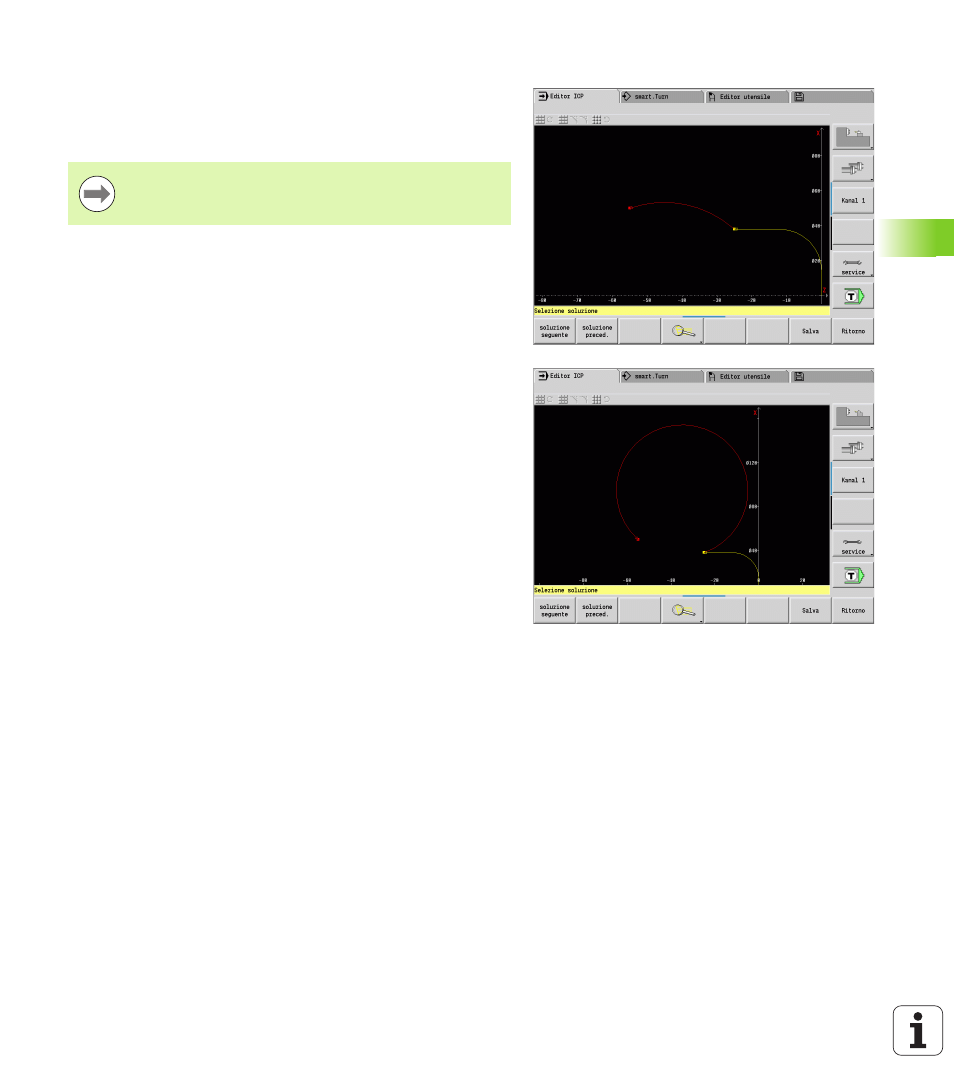

Selezione della soluzione
Se dal calcolo degli elementi indefiniti risultano diverse soluzioni
possibili, con i softkey Soluz. prec. / Soluz. succ. si vagliano tutte le
soluzioni matematicamente ammesse. La soluzione corretta si
conferma tramite softkey.
Colori della rappresentazione del profilo
Gli elementi definiti e indefiniti o selezionati del profilo nonché gli
spigoli del profilo e i profili residui selezionati vengono rappresentati
con colori diversi. (La selezione di elementi del profilo/spigoli del
profilo e profili residui è rilevante nella modifica di profili ICP).
Colori:
 bianco: profilo parte grezza, profilo parte grezza ausiliaria
 giallo: profili pezzo finito (profili di tornitura, profili per lavorazione
con asse C e Y)
 blu: profili ausiliari
 grigio: per elementi indefiniti o non corretti, ma rappresentabili
 rosso: soluzione selezionata, elemento selezionato o spigolo
selezionato
Se all'uscita dalla modalità Editing sono presenti elementi
indefiniti del profilo, il MANUALplus richiede se devono
essere eliminati.
