6.5 Simulazione con blocco di par
te
nza
6.5 Simulazione con blocco di
partenza
Blocco di partenza per programmi smart.Turn
I programmi smart.Turn vengono sempre simulati dall'inizio,
indipendentemente dalla posizione nel programma in cui si trova il
cursore. Se si utilizza il "blocco di partenza", la simulazione sopprime
tutti gli output fino al blocco di partenza. Se nella simulazione si giunge
in questa posizione, la parte grezza se presente viene riprodotta e
disegnata.
A partire dal blocco di partenza la simulazione disegna di nuovo i
percorsi di traslazione.

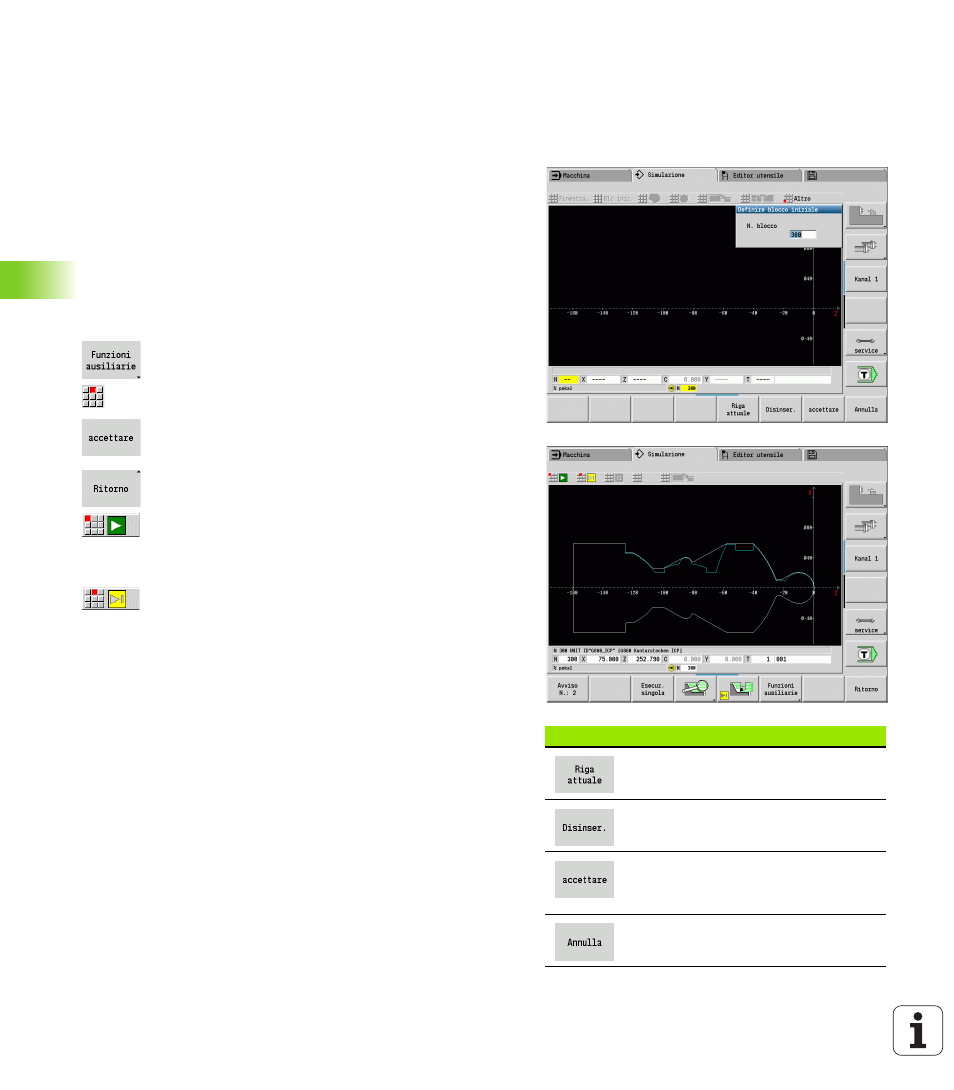

Attivazione della ricerca blocco di partenza
 Commutare la riga menu su "Funzioni ausiliarie"
 Selezionare l'opzione "Blocco di partenza"
 Inserire il numero del blocco di partenza – Trasferire
quindi il blocco di partenza della simulazione
 Ritornare al menu principale della simulazione
 Avviare la simulazione – il MANUALplus simula il
programma NC fino al blocco di partenza, esegue la
riproduzione del pezzo grezzo e si arresta in questa
posizione
 Proseguire la simulazione
Il numero del blocco di partenza viene specificato nella riga in basso
del campo di visualizzazione. Il campo del blocco di partenza e il
numero del blocco nel visualizzatore sono su sfondo giallo finché è in
corso la simulazione della ricerca blocco di partenza.
La ricerca del blocco di partenza rimane attivata anche se si interrompe
la simulazione. Se la simulazione viene riavviata dopo un'interruzione,
si arresta nell'identificativo di sezione MACHINING. È ora possibile
modificare le impostazioni prima di proseguire la simulazione.
Softkey della funzione "Blocco di partenza"
Conferma del numero di blocco NC
visualizzato come blocco iniziale
Disattivazione della ricerca blocco di
partenza.
Conferma del blocco di partenza
definito e attivazione della ricerca
blocco di partenza.
Interruzione ricerca blocco di partenza.
