Sagoma lineare superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G401 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento

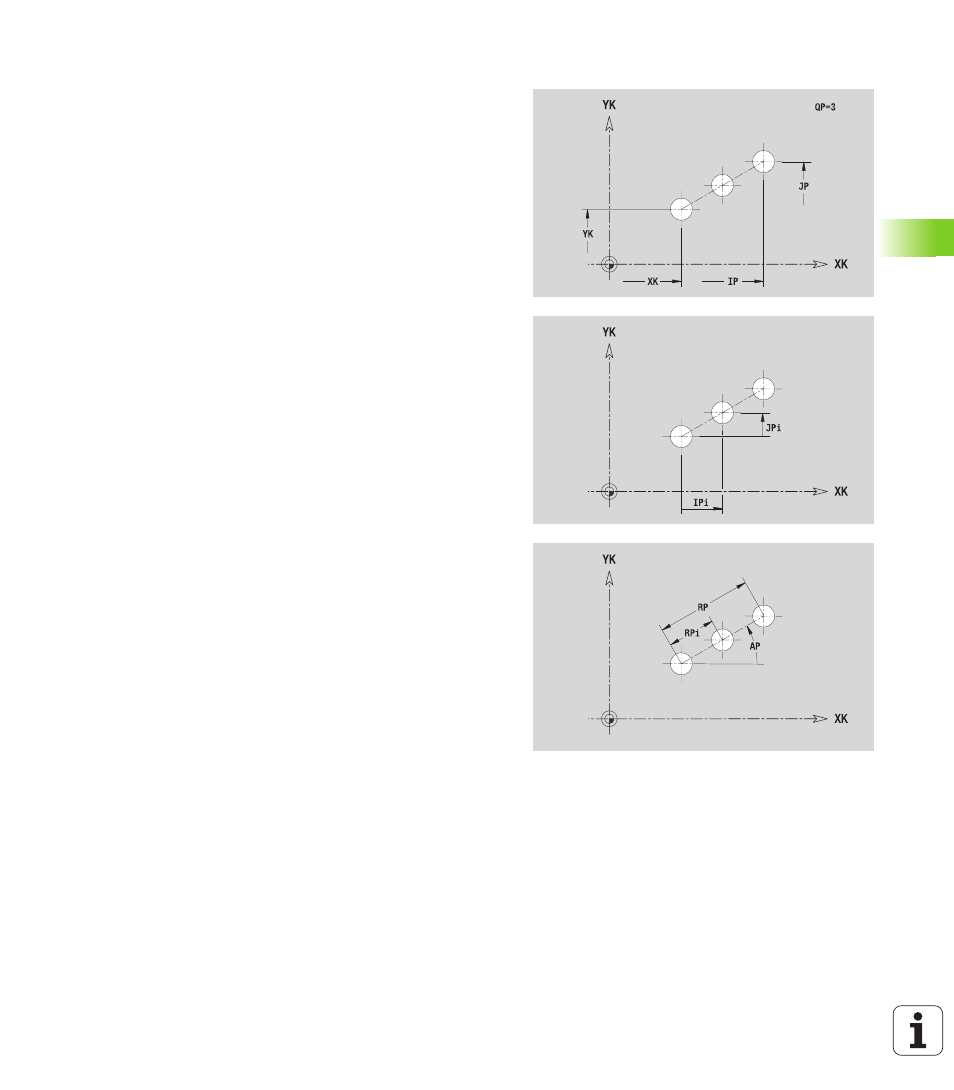

Parametri sagoma
XK, YK
1° punto sagoma (coordinate cartesiane)
QP Numero punti sagoma
IP, JP Punto finale sagoma (coordinate cartesiane)
IPi, JPi Distanza tra due punti sagoma (in direzione XK, YK)
AP Angolo posizione
RP Lunghezza totale sagoma
RPi Distanza tra due punti sagoma
Parametri della figura selezionata/del foro
